一、示意图

注释：1.试样样品框  2.PLC控制器  3.急停开关  4.船型电源开关  5.电源插口  6.控制柜  7.试验机主体设备传动组成：设备驱动由变频驱动器、变频驱动电机组成，机械传动由减速机，连轴杆、凸轮、撞针组成。
二、设备参数

1、类型：             面罩机械强度试验机
2、箱体材料：         设备外壳采用冷板1.5mm折弯成型，60mm*60mm壁厚2mm方管焊接成型表面高温烤塑。（防电、耐腐蚀）
3、相关设备尺寸：     试验机主体 760mm*600mm*789mm  控制柜400mm*300mm*800mm
4、电源：             AC220V±10%   50HZ  功率：200W
5、使用温度：         20-80℃
6、系统精度：         ≤0.5%
7、接近传感器：       接近传感器采用OMRON TL-Q5MC1-Z系列
8、驱动：             采用DELTA  MS300系列变频驱动器，变频驱动电机
9、PLC控制器：        采用高精度触摸屏控制方式
10、电流动作断路器：  电流动作断路器DELIXI  DZ47sLE系列,230V 50HZ
11、交流接触器：      德国西门子SLEMENS 3TS30-10E系列交流接触器，动作电压AC400V
12、试验次数：        1到10000次可设    速度100次/分钟
13、试验震动高度：    20mm
三、控制单元面板


四、操作流程

1、面罩机械强度试验机使用电源AC220V  50HZ（注意：电源选择）
2、闭合电流动作断路器
3、闭合船型电源开关

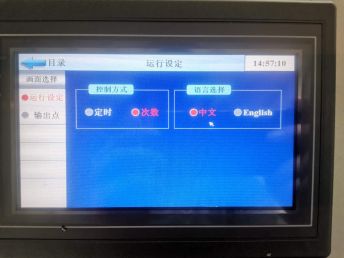

4、根据试验要求在设置选择界面内选择控制方式（列：定时、次数，默认为次数。）
5、在启动界面内设置试样所需试验次数（0到10000次可设置）
6、点击启动按钮进入试验界面（试验界面体现，运行速度、已运行次数、已运行时间）
7、试验结束请关闭设备电源
五、储运、贮存条件

包装后的面罩机械强度试验机应贮存在相对湿度不大于80%，无腐蚀性气体和通风良好的室内。

六、安装方法

1．打开外包装，取出设备；
2．设备应放在坚固平稳的平面上，并使其保持水平状态；通过M12螺栓固定
4．设备背面距墙壁必须留有50cm以上的空隙，两边必须留30cm以上的空隙；
5．将所配电源线插入配电箱内，请按照正确方式进行操作

七、注意事项

1.  面罩机械强度试验机外壳必须有效接地，以保证使用安全。
2.  面罩机械强度试验机相应放置在具有良好通风条件的室内，在其周围不可放置易燃易爆物品。
3.  样品框内物品放置切勿过挤。
4.  设备外应经常保持清洁，长期不用应套好塑料防尘罩，放在干燥室内。
八、维护保养

1．本设备样品框内请勿放置任何物品；2．本设备应经常保持清洁；3．经常检查开关和仪表按键的灵活性；4．保养时必须将电源开关关闭，并拨下电源插头。

九、故障处理
