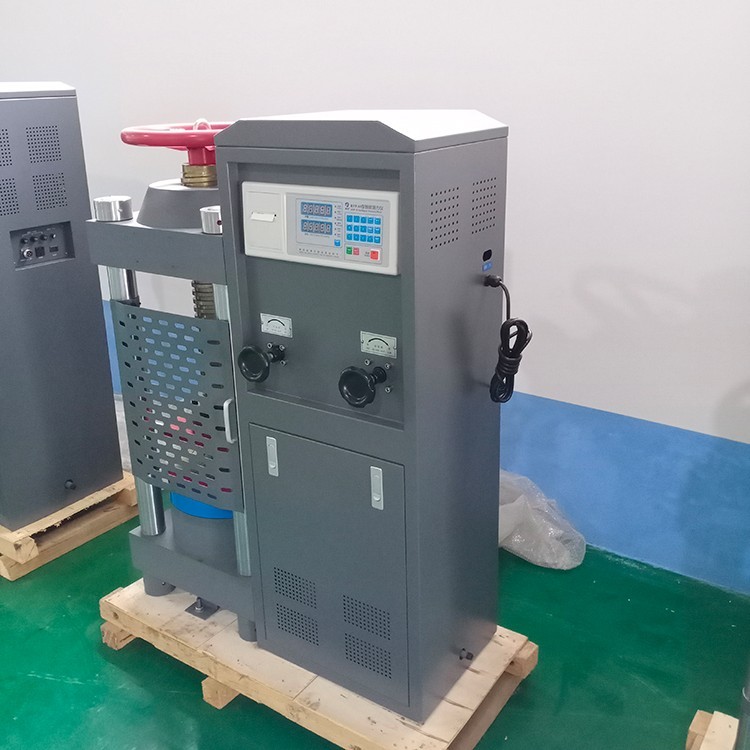

DYE-2000型混凝土压力试验机结构及主要功能简介

(一)结构：

本机主要由以下三个部分组成(图一)：

1、机架部分

机架由上梁及下梁通过四根立柱连结成一个整体。上梁上面装有电动升降机构，使丝杆产生上升或下降运动，调节了上、下压力板之间的距离。下压力板表面刻有定位线框便于试件放置于中心位置。

油缸与活塞间采用组合密封，在油缸的内壁上部嵌有复合密封和橡胶密封圈，活塞与油缸之间微量溢油是允许的，油缸壁上专门设有溢油通道，这种结构可以使油缸与活塞的摩擦减少到低限度，从而保证了试验机的精度。

2、液压控制系统

该系统包括电机及高压油泵、送油阀、回油阀、油箱)等。油泵及电动机通过联轴器相连，座于油箱上，高压油直接进入送油阀。当送油阀关闭时，油直接流回油箱，当送油阀打开，回油阀关闭时，高压油进入油缸，并传传感器，传感器将信号传测力仪。

3、测力系统

该系统由液压传感器、信号放大转换器、数据处理、打印机及控制操作面板、传动加载机构等组成。

DYE-2000型混凝土压力试验机主要用于试验混凝土、砖、石、水泥、耐火砖等建筑材料的抗压强度。本压力机是利用液压传动，使试件所受压力在测力计的显示屏上直接读出，简单快捷。具有结构紧凑，操作方便，测力精度高等特点，是建筑、建材、公路、桥梁、矿山、大学等工程建筑单位的产品。

主要技术参数

1、大载荷：2000KN

2、准确度等级：一级

3、测力范围：200--2000KN

4、小分辨率：0.1KN

5、上下压板中间净距：320mm

6、上下压板尺寸：250X220mm

7、电机功率：0.75KW

8、仪表使用电压：220V±10%

9、电机使用电压：380V±10%

10、活塞直径X大行程：φ255X50mm

11、机器净重：800Kg
