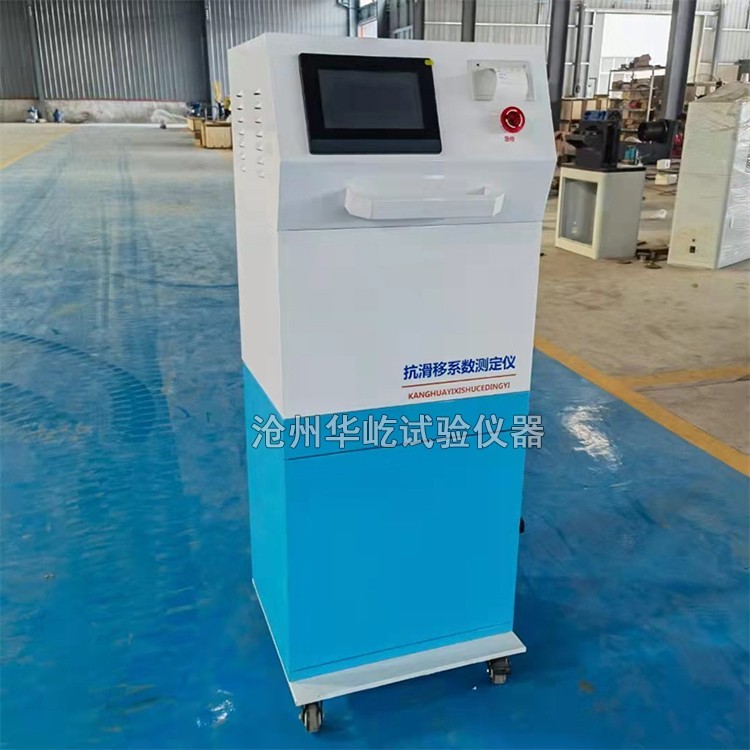

HY-24 钢结构抗滑仪系数检测仪主要用丁:大六角头高强螺栓连接副(M16,M20,M22,M24,M27、

M30)和扭剪型高强螺栓连接副(M16,M20.M22,M24,M27,M30)与滑移板的抗滑移系数检测。

有四个物理通道,6组共24个逻辑通道。具有参数备份和恢复功能,根据高强螺栓的检测要求还

设置了峰值保持功能.

适用标准:GB50205-2020《钢结构工程验收规范》

HY-24 钢结构抗滑仪系数检测仪技术参数：

1.测量范围:30～400kN

2.试验力分辨率:士0.IkN

3.试验力示值误羌:《土2.0%

4.显示方式:触摸屏显示

5.外形尺寸：（长*宽*高）59*59*125cm

6.重量：83kg

主要配置

1, 触摸屏控制柜 1台

2， M16用传感器-120kN 4只

3， M20用传感器-180kN 4只

4, M22用传感器-220kN 4只

5, M24用传器-260kN 4只

6， M27用传感器-330kN 4只

7， M30用传场器-400kN 4只

试件及试验方法

1. 试件:

试件由制造厂家加工,试件与所代表的钢结构构件应为同一材质、同批制作,采用同一摩擦

面处理工艺和具有相同的表面状态.并应用同批同一性能等级的高强度螺栓连接副,在同一环

境条件下存放.

试件钢板的厚度:t1、t2应根据钢结构工程中有代表性的板材厚度来确定.同时应考虑在摩擦

面滑移前.试件钢板的净截面始终处于弹性状态,宽度b可参照表一规定取值.L1应根据**机

夹具的要求确定.试件板面应平整.无油污.孔和板的边缘无飞边,毛刺.
