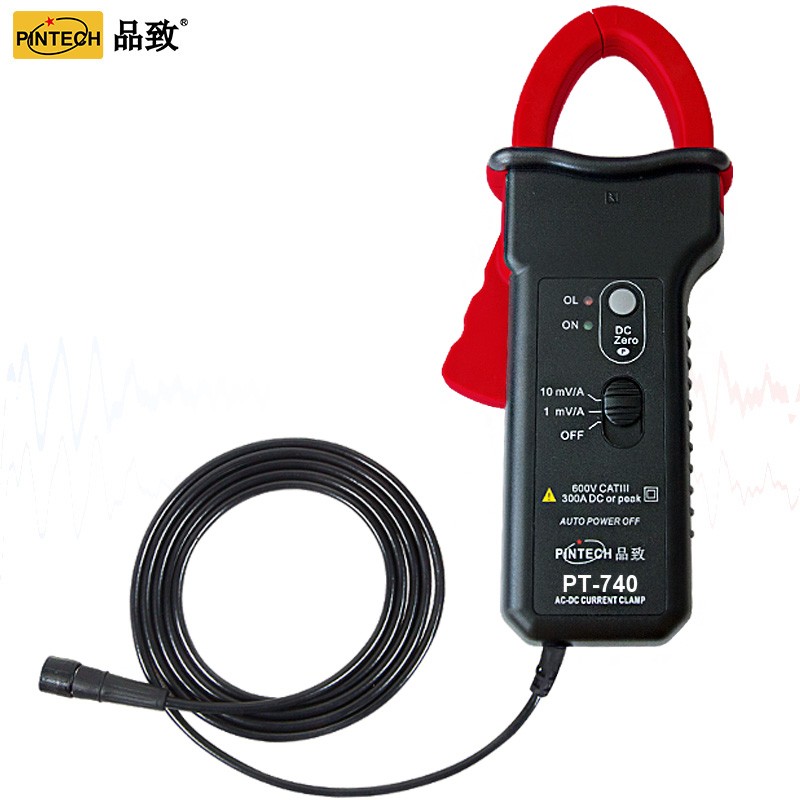

PT-740是非常专业的交直流电流钳,能够快速、安全、简单地测量所有AC/DC电流。采用霍尔效应原理进行测量,能够测量300A直流以及300A交流峰值。PT-740还适用于功率测量,能够在DC干扰的情况下测出RMS值。其完全使用在示波器或其它带BNC输入的仪器上,是一款高精度的电流钳,具有一个mV的BNC输出。能直接下来显示示波器或自动调零系统中。
技术参数
PT-740钳形交直流电流探头 |
精度和相移 | 电流量程 | 0.2A~30A峰值, 0.4A~30A直流 | 30A~300A峰值, 30A~300A直流 |
输出信号比 | 10mV/A(100:1) | 1mV/A(1000:1) |
输出信号百分误差 | 1.5%±5mV |
噪声 | 1mV rms |
上升/下降时间 | 2.3μs |
参考条件:18℃~28℃,20~75%RH,正弦信号频率48Hz~65Hz,外磁场<40a> |
带宽 | DC~150kHz(-3dB) |
负载阻抗 | ≥1MΩ和≤100pF |
插入阻抗 | 50Hz时0.39mΩ,1000Hz时58mΩ |
工作电压 | Max 600V rms |
共模电压 | Max 600V rms |
相邻导体影响 | 50Hz时,<10ma> |
颚口导体位置影响 | 0.5%读数 |
电池 | 9V碱性电池(符合NEDA 1604A,IEC 6LR61) |
电池容量容量指示 | >6.5V时,绿色LED亮 |
9V电池 | 待机时长120H |
超载指示 | 红色LED亮 |
自动关机时间 | 10分钟 |
直流零位调整 | √ |
颚口插入导体 | 1根电缆:直径30mm:2根电缆:直径24mm或2*31.5*10mm汇流线 |
工作温度 | 0~50℃ |
工作湿度 | 20~75%RH |
尺寸 | 224*97*44mm |
重量 | 440g |
颜色 | 深灰色箱体;红色颚口 |
输出 | 线长2M,BNC接口,可定制万用表专用接口 |

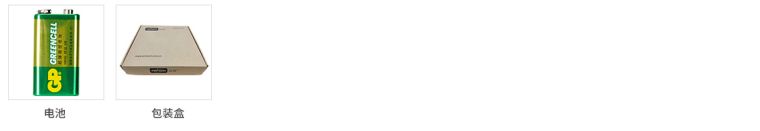

配件明细
