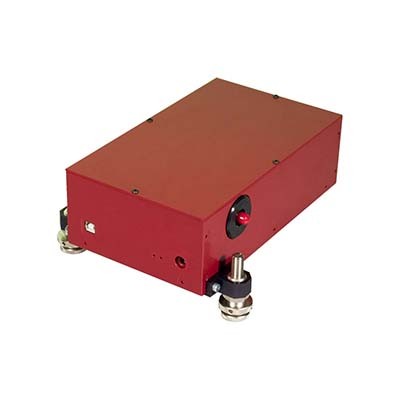

ASP-IR高精度红外光谱仪
ASP-IR高精度红外光谱仪是一个高精度机械塔轮扫描式红外光谱仪,单色仪分光和光电探测器相结合,通过校准得到扫描光谱数据。不需要昂贵的红外CCD阵列,大大的降低了成本提高了性价比。ASP-IR具有非常高的使用性能,在整个红外波段都具有很高的分辨率,分辨率可达0.5nm。带外触发功能便于对脉冲光进行测量。既可自由空间光输入也可以光纤输入,使用简单,应用面广,是光谱实验室优秀的测量工具。
产品特性:
500-3450nm宽光谱测量范围
尺寸小
分辨率达0.5nm
USB接口,即插即用
自由空间光纤输入均可
可测量连续和脉冲光
产品参数:
| ASP-IR-1.7 | ASP-IR-2.6 | ASP-IR-3.5 |
光谱范围, nm | 500-1700 | 900-2600 | 1200-3450 |
光栅, 凹槽/ mm | 600 | 400 | 400 |
扫描速度, nm / s | 高达300 | 高达400 | 高达400 |
光谱分辨率, nm (自由空间) | 0.5 | 0.8 | 1.2 |
光谱分辨率*, nm (给定400微米光纤纤芯) | 0.7 | 1.0 | 1.5 |
光学方案 | Czerny-Turner |
输入类型(1) | 自由空间和SMA905光纤插座(根据要求提供FC插座或光纤跳线) |
焦距, mm | 150 |
输入切口, um | 15 |
输出狭缝, um | 20 |
相对孔径 | 1:13 |
光电探测器 | InGaAs光电二极管 | InAs PV冷却探测器 |
源脉冲重复率, kHz | 任何(2) |
探测器活动区域高度, mm | 1 |
NEP [NEE] * (2 ... 4),nW [pJ] | 0.6 [0.15] | 42 [2.5] | 145 [7] |
相对动态范围 * (3) | 3 [1.5] x10 5 | 7 [1] x10 5 | 6 [1.5] x10 4 |
ADC | 16位,65536计数 |
PC连接 | USB |
尺寸(长x 宽x高), mm | 225x136x81 | 295x136x81 |
重量, kg | 2.9 | 3.6 |
(1) - 每个光谱仪都配有一个光纤插座,可以测量自由空间或光纤信号而无需任何重新校准 (2) - 所有光谱仪都有两种工作模式:CW(从CW到6 kHz的重复频率)和脉冲(ASP-IR-1.7最高可达8 kHz,ASP-IR-2.6和ASP-IR-3.5最高可达25 kHz); 脉冲模式具有外部触发功能
(3) - 脉冲模式动态范围的在括号中 (4) NEP - 噪声等效功率和NEE - 噪声等效能量在输入光束直径〜2 mm处在峰值灵敏度波长下给出(ASP- IR-1.7 - 1.5微米,ASP-IR-2.6 - 2.3微米,ASP-IR-3.5 - 3.25微米) * - 典型值。 |
