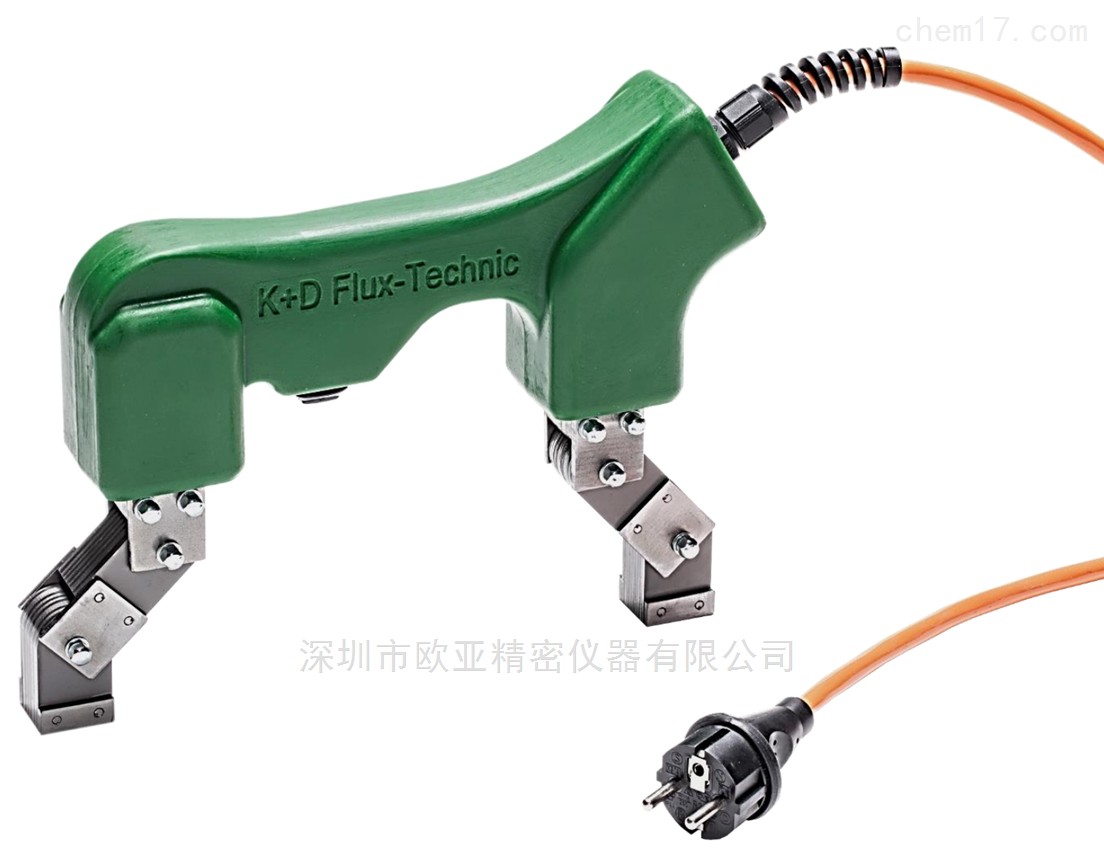

AC230-B手提式磁轭是由硅钢片制成的“U"形软铁芯。在磁轭的两条腿上安装有磁化线圈。在两个线圈之间内置有操作设备的开关。磁轭上装有一个接线端子匣以连接可替换的电源电缆（3米长）。带有上述元件的磁轭是以永*弹性、耐130℃温度、耐冲击塑料铸成一体的。

由软橡胶制造的保护帽，被粘在开关上。这个保护帽用来防止磁悬液进入开关。

为了优化与工件几何形状匹配，磁轭串联有两个可调节的磁极。

磁轭的电源：230V,50/60周波交流电。

1对标准可替换磁极, 固定在磁扼的磁极上

AC230-B磁粉探伤机标准含有一对35度磁轭，可选配45度磁轭

设计:
U形层压软铁核心,
每个手柄上均配有2个高强磁线圈
塑料外壳,手感柔软,耐磨损
可调换开关和橡皮防护
热电开关,用于在80O+/-5O环境下打开电流循环
连接电缆, 3米长,易于更换

技术数据

(依据DIN54131,部分2和VDE):

电流大，适合现场需大电流检测的工件

适用于焊缝、机械零件、锻件、铸件的局部探伤

配有手提箱，携带方便

在石油、管道、化工、电力、造船等领域的现场使用zui为合适

孔雀翎交流电磁粉探伤机交流电磁粉探伤机

磁场强度:
测量钢板 500x50x20毫米
利用固定直磁极   5.7kA/m
用DIN-标准测量钢板 500x500x10毫米
利用固定直磁极 3.8kA/m
利用可调磁极
磁极长度=260毫米  2.0 kA/m
磁极长度=170毫米 2.2 kA/m
磁极长度=76毫米  9.0 kA/m

提升力
依据US-Mil-Std. 1949  65牛顿

磁极截面 23x28毫米
磁极间距 140毫米
操作电源 230伏
频率 50/60周

重量:
不含磁极和连接电缆 2.3公斤
包含磁极和连接电缆 3.8公斤
包含附件等 9.3公斤

选购件:
1对直磁极,
如需要,它们易于更换
1对-2个可调磁极,
为了提高对比度,在检测不平表面或者不规则形状工件时,
可装配防干扰可调磁极
zui大磁极间距离 262毫米
耐用塑料携带箱,
附有2个卡锁
用来携带交流电磁扼"AC230"或者"AC230-B"
2份详细的英文使用说明书
包括:
接线图和部件清单
EC合格证
依据德国安全规定"Elektrische Anlagen und Betriebsmit el"2.3相关条款的证明
