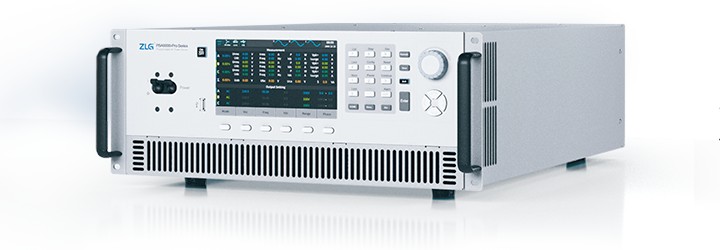

专业版旨在为用户提供更丰富且专业化的测试手段，并配合上位机软件及内置集成的常用测试标准，助力工程师更高效、便捷的测试，匹配电力电子行业前沿技术研发测试需求，以满足工程师们对产品稳定性及性能指标更高的追求。该版本功率段覆盖4～21kVA。
核心功能
波形编程、全波形库、谐波模拟、IEC模拟、阻抗模拟
技术参数
| 型号 | PSA6010-3-Pro |
|---|
| 最大输出功率 | 10.8kVA |
| 类型 | 开关型 |
| AC Output |
| 最大输出功率 | 10.8kVA |
| 交流电压范围(rms) | 高压版：L:0~200V/H:0~400V
低压版：L:0~165V/H:0~330V |
交流电流范围(rms)
(三相为每相电流大小) | 高压版：
单相：L:0~81A/H:0~40.5A
三相：L:0~27A/H:0~13.5A
低压版：
单相：L:0~108A/H:0~54A
三相：L:0~36A/H:0~18A |
| 输出频率 | 0.1~10kHz |
| 相位数 | 三相 |
| 可调功率因数 | 0~1(超前或滞后) |
| 输出峰值电流(Max.) | 324A |
| 波峰因子 | 3 |
负载调整率
(0~100%，阻性负载) | 0.2%FS@1Hz~1kHz
0.3%FS@1kHz~10kHz |
| 线性调整率(±10%Uac) | 0.1% FS |
| 直流偏移(Max.) | 20mV |
| 总谐波失真(THD) | 0.5% @1~500Hz，110V/220V，100%阻性负载
add 0.9%/kHz@0.5~5kHz |
| 电压分辨率 | 0.01V |
| 电压设定精度 | 0.1% + 0.1%FS@1Hz~1kHz
add 0.2%FS/kHz |
| 频率分辨率 | 0.01Hz @1~100Hz
0.1Hz @100~1000Hz
1Hz @1~5kHz |
| 频率设定精度 | 0.01%Setting +0.01Hz |
| 相位设定范围 | 0~359° |
| 相位分辨率 | 0.1° |
| 相位设定精度 | 1° |
| 合成谐波基波频率 | 47~70Hz |
| 合成谐波最高次数 | 50次 |
| 响应时间 | 150uS |
| DC Output |
| 直流输出功率 | 8.1kW |
| 直流电压范围(DC,rms) | 高压版：L:0~280V/H:0~560V
低压版：L:0~230V/H:0~460V |
| 直流电压分辨率 | 0.1V |
| 直流电压设定精度 | 0.1%setting + 0.1V |
直流电压纹波
(5Hz~1MHz) | ＜0.3Vrms@300kHz; |
| 直流电流范围(DC,rms) | 高压版：
单相：L:0~60.7A/H:0~30.3A
三相：L:0~20.2A/H:0~10.1A
低压版：
单相：L:0~81A/H:0~40.5A
三相：L:0~27A/H:0~13.5A |
| 交直流输出功率(AC+DC) | 8.1kVA |
| 交直流电压范围(AC+DC,rms) | 高压版：L:0~200V/H:0~400V
低压版：L:0~165V/H:0~330V |
| 交直流电流范围(AC+DC,rms) | 高压版：
单相：L:0~60.7A/H:0~30.3A
三相：L:0~20.2A/H:0~10.1A
低压版：
单相：L:0~81A/H:0~40.5A
三相：L:0~27A/H:0~13.5A |
负载调整率
(0~100%，阻性负载) | 0.2% FS |
| 线性调整率(±10%Uac) | 0.1% FS |
| 量测 |
| 电压范围(rms) | AC/AC+DC:0~400V
DC:0~564V |
| 电压分辨率 | 0.01V |
| 电压精度 | 0.2%FS @(DC,0.1Hz~1kHz)
add 0.2%FS/kHz |
| 电流范围(AC,DC,AC+DC) | Rms:0~108A
Peak:0~324A |
| 电流分辨率 | 0.01A |
| 电流精度(AC,DC,AC+DC) | 0.4%FS @(DC,1~500Hz)
add 0.4%FS/kHz @0.5~5kHz |
| 频率测量范围 | 0.1Hz~10kHz |
| 频率分辨率 | 0.01Hz |
| 频率精度 | 0.1%+0.01Hz |
| 功率量测范围 | 10.8kVA |
| 功率分辨率 | 0.1VA |
| 功率精度 | 0.4%+0.4%FS @(DC,1~500Hz)
add 0.5%FS/kHz @0.5~5kHz |
| 谐波电压精度 | 0.5%+0.2%FS
add 0.2%FS/kHz |
| 谐波电流精度 | 0.5%+0.4%FS
add 0.2%FS/kHz |
| 谐波基波频率范围 | 47~70Hz |
| 谐波次数 | 50次 |
| 输入端 |
| 输入电压 | 208~240Vac±10%，L~N，单相
360~415Vac±10%，L~L，三相四线 |
| 输入频率 | 47~63Hz |
| 最大输入电流 | 30Arms.@三相 |
| 功率因数(满功率) | 0.97(典型值) |
| 转换效率 | >80%(典型值)，阻性负载满载 |
| 常规 |
| 远端补偿范围 | ≤5Vrms. |
| 工作温度 | 0~40℃ |
| 存储温度 | (~20℃~70℃) |
| 工作环境 | 20%~80% R.H.，无结水,海拔<2000m,室内使用 |
| 冷却方式 | 智能风冷 |
| 通讯接口(标配) | 标配：RS-232、LAN、GPIB |
| 尺寸(W*H*D,mm) | 428*176*700 |
