CANScope总线综合分析仪是一款综合性的CAN总线开发与测试的专业工具，集海量存储示波器、网络分析仪、误码率分析仪、协议分析仪及可靠性测试工具于一身，并把各种仪器有机的整合和关联；重新定义CAN总线的开发测试方法，可对CAN网络通信正确性、可靠性、合理性进行多角度全方位的评估；帮助用户快速定位故障节点，解决CAN总线应用的各种问题，是CAN总线开发测试的**工具。
CANScope总线综合分析仪系列
应用CANScope总线综合分析仪强大的分析软件，配合《CAN总线故障诊断与解决(专家版)》的“十步法排查CAN总线故障”指导，用户可以轻松准确地排查和预防95%以上的CAN总线问题，同时用户可以获得致远电子CAN总线专家的悉心指导和上门服务，解决全部的CAN总线问题。
CAN-bus总线故障排查与解决的利器
目前已经成功为高速铁路、地铁、医疗、工程机械、汽车电子、楼宇安防、电梯控制、煤矿安全等场合排除各种故障。

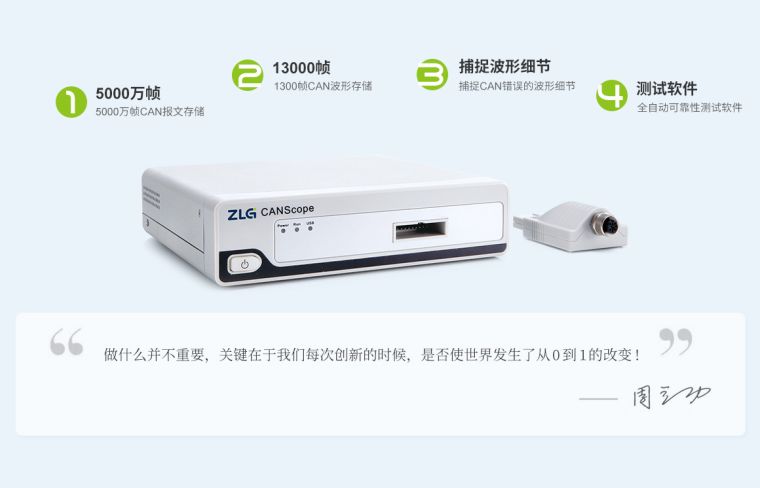

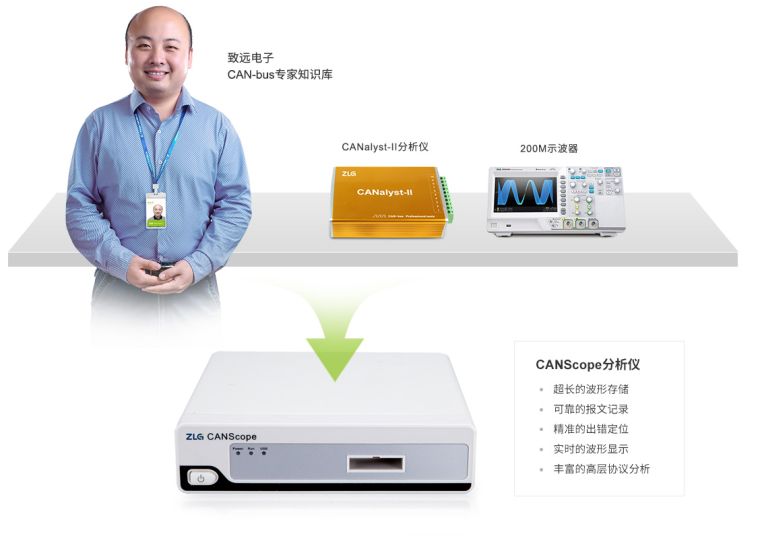

CAN-bus数模综合分析工具——CANScope分析仪系列

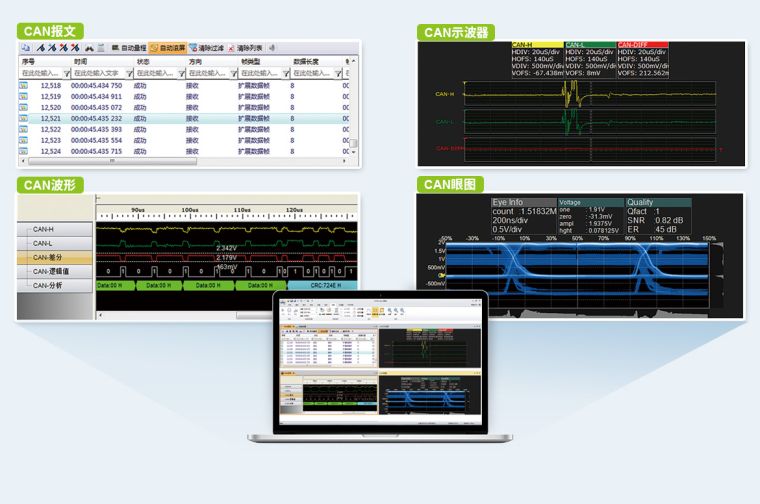

强大的分析软件
可以对波形进行眼图分析、FFT分析、信号质量分析等

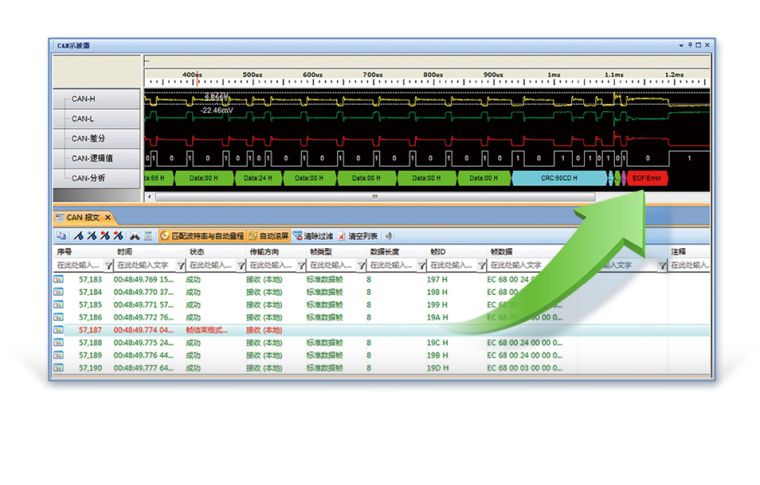

数据波形同步接收+对应查看
独特的数据波形同步接收+对应查看方式，轻松找到故障原因
示波器界面

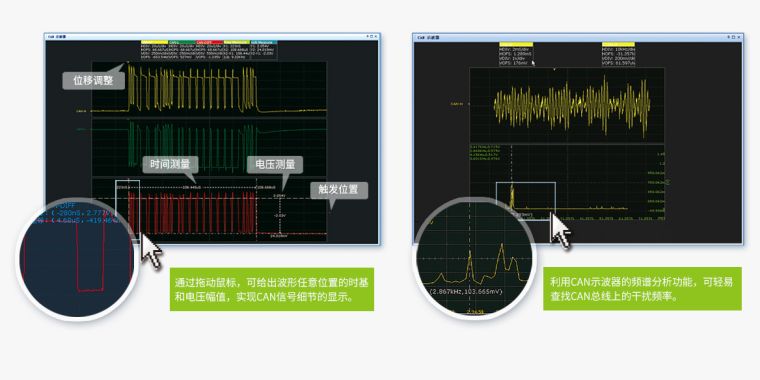

CANScope集成100MHZ实时示波器，开机后即可自动进行匹配波特率。可以对CANH，CANL，CAN差分进行分别测量。获得位宽、幅值、过冲、共模电压等等常规信息。另外还能对波形进行实时傅里叶变换(FFT)，将不同频率的信号分离出来，从而实现发现干扰源的目的。
集成丰富的软件插件

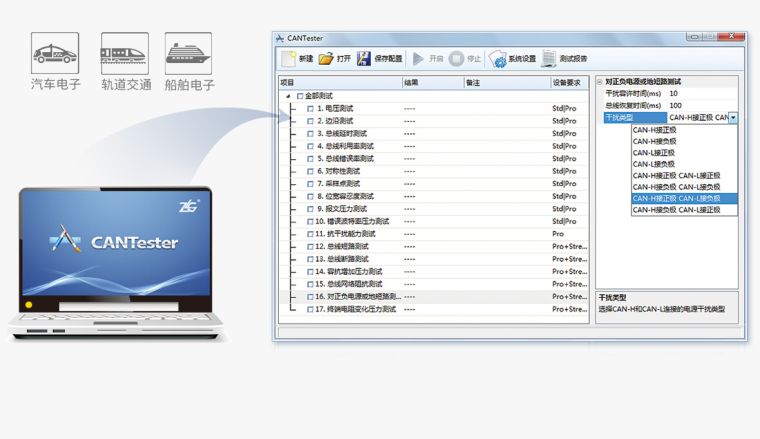

全自动CAN可靠性评测软件
基于汽车电子、轨道交通、船舶电子等行业的要求，集成信号测试、故障定位、压力可靠性测试，一站式解决CAN的所有问题。
配套详尽的故障排查与节点标定资料

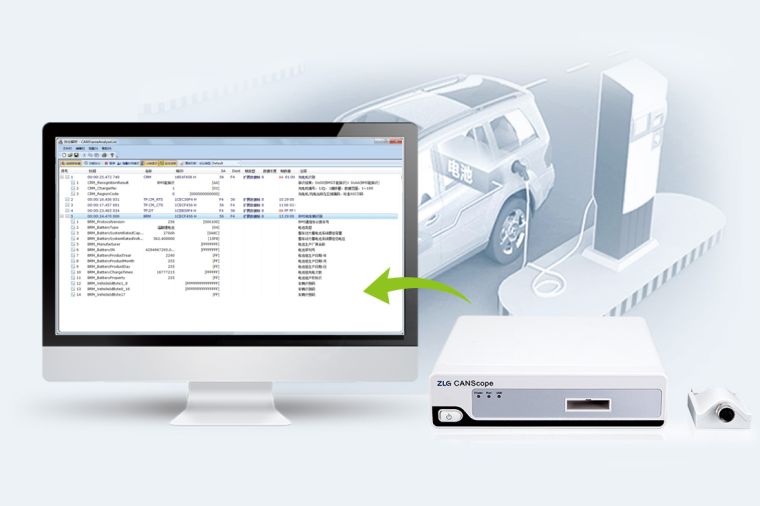

支持车载DBC解码、CANopen、J1939协议
信号质量综合分析软件

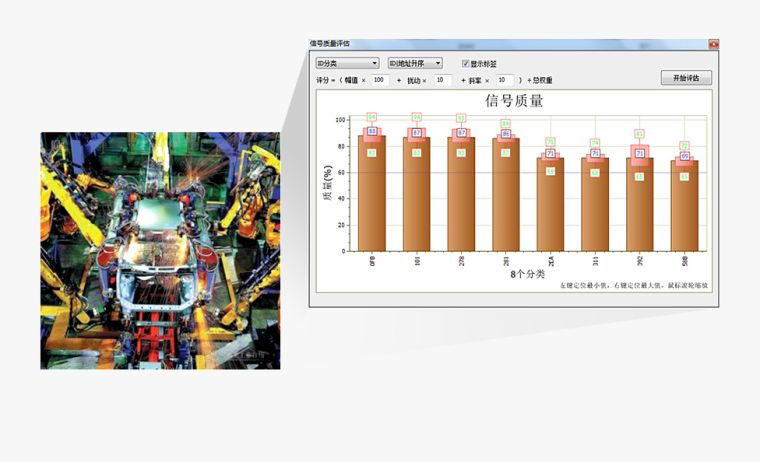

是我们给上海通用汽车做的节点信号质量测试软件，也可以通过分析每个焊接机器人CAN节点发出的波形，自动对其的最小电压幅值、最大电压幅值、信号幅值、波形上升沿时间、波形下降沿时间、信号时间进行综合“评分”，然后通过柱状图来直观显示出每个CAN帧ID的信号质量。便于出厂和日常维护检修。[了解详细过程 ]
符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2
CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2。
用户可以通过选配容错CAN(低速CAN)或者单线CAN适配头，支持ISO11898-3标准。
| 特性 | 高速CAN | 容错CAN |
|---|
| 数据链路层标准 | ISO11898-1 | ISO11898-1 |
| 物理层标准 | ISO11898-2 | ISO11898-3 |
| 总线数目 | 2(双绞线) | 2(双绞线) |
| 总线最大速率 | 1 Mbps | 125kbps |
| 总线通信信号 |  |  |
| 总线拓扑结构 |  |  |
| 总线特征 | 低成本的现场总线
极高的总线利用率
可靠的错误处理和检错机制
节点错误不影响整个网络通讯
多主结构依据优先权进行总线访问
通讯截止支持双绞线、同轴电缆或光纤 | 更安全的现场总线
节约总线驱动力，降低功耗
引下线的长度不再受限制
一对导线上的对称信号传输
可以检测和处理各种短路和中断
可以在一条导线上进行非对称数据传输 |
| 汽车应用 | 发动机管理、主体总线、车体电子、乘员舒适系统 | 车体电子、车门与车顶节点、乘员舒适系统、座位节点 |
规格参数
| 名称 | CANScope-Pro(专业版) | CANScope-Standard(标准版) |
|---|
| 硬件 | 1、M12型5芯标准CANbus通信线缆(1条)
2、耐用2mm测试勾(最大支持2mm线缆)(5个)
3、鳄鱼夹DC电源线(1个)
4、交流电源适配器(1个)
5、P1040T高速CAN总线收发头(1个)
6、P8251T通用CAN总线收发头(1个)
| 1、M12型5芯标准CANbus通信线缆(1条)
2、耐用2mm测试勾(最大支持2mm线缆)(5个)
3、鳄鱼夹DC电源线(1个)
4、交流电源适配器(1个)
5、P1040T高速CAN总线收发头(1个)
6、P8251T通用CAN总线收发头(1个)
|
| 软件 | 1、实时示波器,自动波特率侦测插件
2、FFT现场干扰分析插件
3、硬件眼图分析工具插件
4、全功能数字干扰插件
5、总线数据波形大容量记录插件
6、总线频率响应、延时分析插件
7、采样点测试、位宽度容忍、对称性测试插件
8、总线阻、容抗模拟及斜率分析插件
9、图形化总线应用协议分析插件
10、软件眼图与事件标记插件
11、全自动测试仪插件
12、全自动信号质量分析插件
13、基于USB的二次开发库
14、总线利用率
15、报文周期
16、触发发送与规则发送
17、报文解析列表
18、支持车载DBC解码、CANopen、J1939协议 | 1、实时示波器,自动波特率侦测插件
2、FFT现场干扰分析插件
3、硬件眼图分析工具插件
4、总线数据波形大容量记录插件
5、总线频率响应、延时分析插件
6、图形化总线应用协议分析插件
7、基于USB的二次开发库
8、全自动信号质量分析插件
9、总线利用率
10、报文周期
11、触发发送与规则发送
12、报文解析列表
13、支持车载DBC解码、CANopen、J1939协议 |
选配件
| 名称 | 数量 | 类型和说明 |
|---|
CANScope-StressZ模拟测量与干扰扩展板
(专业版选配件) | 1 | 硬件 | 1、M12型5芯标准CANbus通信线缆1条；
2、耐用2mm测试勾(最大支持2mm线缆)。5个 |
| 软件 | 1、模拟干扰测试插件。
2、网络终端电阻测试插件。
3、阻抗相位插件。
4、总线长度，容抗，阻抗模拟插件 |
| 便携移动电源(选配件) | 1 | 硬件 | 便携式电源，MobilePower，可以用于CAN分析仪与逻辑分析仪选配，方便在现场测试。可持续1-1.5小时 |
| 大容量便携移动电源(选配件) | 1 | 硬件 | 大容量便携式电源，PT96，可以用于CAN分析仪,、逻辑分析仪、笔记本电池选配，方便在现场测试。可持续3-5小时。 |
| CANScope-P1055T(选配件) | 1 | 硬件 | 容错CAN适配器，可接入汽车容错CAN网络进行测试 |
| CANScope-P7356(选配件) | 1 | 硬件 | 单线CAN适配器，可接入汽车单线CAN网络进行测试 |
| M12通信电缆(选配件) | 1 | 硬件 | 测试线缆(用于测试线缆的备件，线缆使用寿命一般为一年) |
| M12通信延长线(选配件) | 1 | 硬件 | 测试线缆的延长线，M12公头转母头,2米 |
| M12-OBD(选配件) | 1 | 硬件 | 汽车OBD接头，可接入汽车标准的诊断口 |
| 附加服务CANservice(选配件) | 1 | 服务 | 1、使用培训与现场专家服务(1次免费，超过1次每次收取5000元,不含交通住宿费用) |
| 2、延长保修服务(5000元/年) |
| 3、软件升级服务。(**免费) |
配件清单
配件清单仅供参考，请以实物为准
| CANScope-Pro总线协议分析仪装箱单 |
|---|
| 序号 | 名称 | 数量 | 单位 | 备注 |
| 1 | CANScope-Pro主机 | 1 | 台 |
|
| 2 | P8251T Port插头 | 1 | 只 |
|
| 3 | P1040T Port插头 | 1 | 只 |
|
| 4 | 12V,2A开关电源适配器 | 1 | 只 | 内正外负 |
| 5 | M12通信电缆 | 1 | 条 |
|
| 6 | 2mm测试勾 | 5 | 个 |
|
| 7 | USB通讯电缆 | 1 | 条 |
|
| 8 | 鳄鱼夹DC电源线 | 1 | 条 |
|
| 9 | 产品光盘 | 1 | 张 |
|
| 10 | 《售后服务指南》 | 1 | 份 |
|
| 11 | 合格证 | 1 | 张 |
|
| 12 | 干燥剂 | 1 | 包 |
|
| 13 | 无纺布袋 | 1 | 只 |
|
| CANScope-StressZ测量与测试扩展板装箱单 |
|---|
| 序号 | 名称 | 数量 | 单位 | 备注 |
| 1 | CANScope-StressZ | 1 | 台 |
|
| 2 | M12通信电缆 | 1 | 条 |
|
| 3 | 测试钩 | 1 | 套 |
|
| 4 | 《售后服务指南》 | 1 | 份 |
|
| 5 | 合格证 | 1 | 张 |
|
| CANScope-Standard总线协议分析仪装箱单 |
|---|
| 序号 | 名称 | 数量 | 单位 | 备注 |
| 1 | CANScope-standard总线协议分析仪 | 1 | 台 |
|
| 2 | CANScope-P1040T | 1 | 只 |
|
| 3 | CANScope-P8251T | 1 | 只 |
|
| 4 | M12通信电缆 | 1 | 条 |
|
| 5 | 2mm测试钩 | 5 | 只 | 黑色 |
| 6 | USB通讯电缆 | 1 | 条 |
|
| 7 | 鳄鱼夹DC电源线 | 1 | 条 |
|
| 8 | 12V,2A开关电源适配器 | 1 | 只 | 内正外负 |
| 9 | 产品光盘 | 1 | 张 |
|
| 10 | 《售后服务指南》 | 1 | 份 |
|
| 11 | 合格证 | 1 | 张 |
|
| 12 | 干燥剂 | 1 | 包 |
|
| 13 | 无纺布袋 | 1 | 只 |
|
| Mobilepower移动电源装箱单 |
|---|
| 序号 | 名称 | 数量 | 单位 | 备注 |
| 1 | Mobilepower移动电源 | 1 | 台 |
|
| 2 | 《售后服务指南》 | 1 | 本 |
|
| 3 | 合格证 | 1 | 张 |
|
| 4 | 干燥剂 | 1 | 包 |
|
