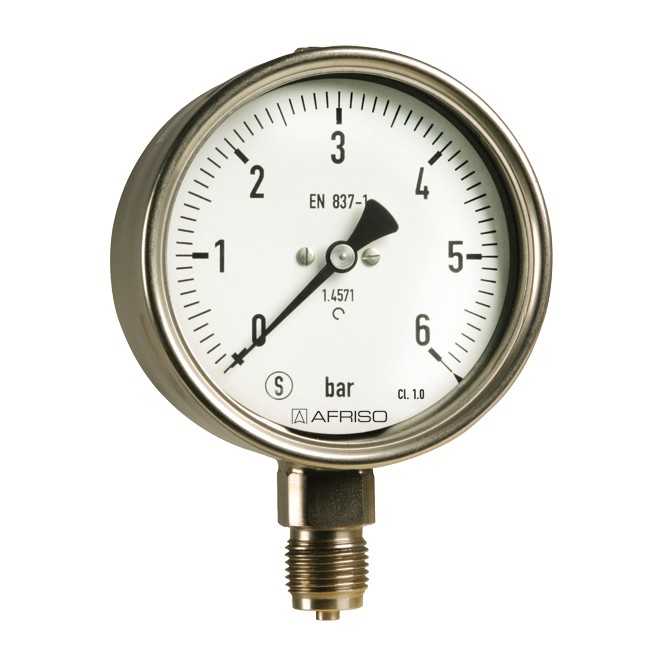

安全压力表符合标准EN 837-1/9.7.2 S3
测量系统焊接在表壳上
以氦气测漏进行气密性测试
DNV和GOSSTANDART认证
ATEX配置 (选配 )
技术参数
| 应用 | 适用于测量低粘度、非结晶的腐蚀性气体或液体介质的压力。用于腐蚀性环境。 该仪表的设计符合EN837-1/9.7.2标准。 |
型号 | D4 |
公称直径 | 100 - 160 |
精度等级( EN 837-1/6 ) | 1.0级 |
量程( EN 837-1/5 ) | -1/0到 -1/+15 bar 0/0.6到 0/1000 bar |
负载范围 | 静态负载： ≤600 bar =满量程 >600 bar = 3/4 x满量程 动态负载： ≤600 bar = 0.9 x满量程 >600 bar = 2/3 x满量程 瞬间负载： ≤600 bar = 1.3 x满量程 >600 bar =满量程 |
工作温度 | 介质温度： Tmax= +100 ℃ 环境温度： Tmin= -20 ℃ Tmax= +60 ℃ |
温度影响 | 如果测量元件的温度偏离+20℃，会产生一定偏差： 温度上升：约±0.4%/10K 温度下降：约±0.4%/10K 满量程的百分比值 |
防护等级 | IP 54 (EN 60529) |
过程连接 | 不锈钢316L，径向 G1/2B–扳手尺寸SW22 ( EN 837-1/7.3 ) |
测量元件 | 弹簧管,不锈钢316L ≤ 60 bar “C”型管 >60 bar螺旋管,铜合金 以氦气测漏 |
机芯 | 不锈钢 |
表牌 | 铝，白色 表牌印刷为黑色 |
指针 | 铝,黑色 |
表壳 | 不锈钢304,带防护挡板和卸压后盖( S3 )。 |
卡口式罩圈 | 不锈钢304 |
视窗 | 安全玻璃 |
| 可选项 | ■充甘油(径向连接) ■ 3孔固定，面板安装罩圈 ■ ATEX配置 ■特殊刻度 ■其他过程连接 可选项 |
