型号

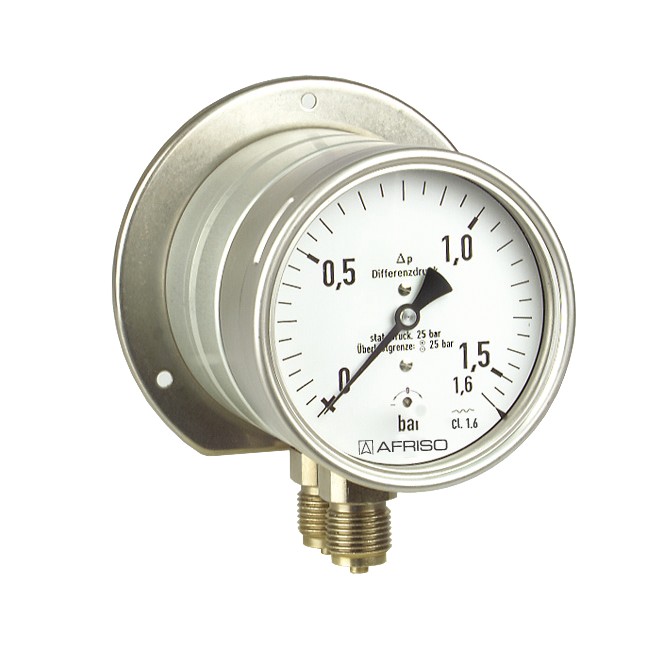

MF 100 Dif D401

公称直径

100 mm

功能

压力作用在被弹性膜片隔开的两个压力腔内。如果两压力腔的压力有差异，膜片顶着弹簧产生位移，这个位移通过传动杆传递给机芯。压差直接由指针指示。膜片由金属支撑着，所以两侧可过压到25 bar。

精度等级(EN837-3/6)

2.5级

量程( EN 837-3/5 )

0/250mbar到0/6 bar

最大静态压力

25 bar

过载压力

两侧最大可达25 bar

工作温度

介质温度： T_max= +60 ℃

环境温度： T_min= -20 ℃； T_max= +60 ℃

温度影响

如果测量元件的温度偏离+20℃，会产生一定偏差：

温度上升：约±0.5%/10K

温度下降：约±0.5%/10K

满量程的百分比值

防护等级

IP 54 (EN 60529)

过程连接

铜合金，镀镍，径向，接头前后向平行

2 x G1/2B –扳手尺寸SW22(EN837-3/7.3)

带阻尼螺丝，孔径0.5mm

测量系统

压缩弹簧，不锈钢301

电磁活塞

不锈钢316/锶铁氧体

膜片

FKM

测量法兰

铝，阳极化处理

机芯

铜合金

表牌

铝，白色

表牌印刷为黑色

指针

铝，黑色

表壳

不锈钢304

视窗

安全玻璃

■充甘油

■后法兰

■特殊刻度

■其他过程连接
