应用
| 应用于通用显示测量值(DA 10)，可选附加用于电子传感器的继电器输出(DA 12/14)。
|
说明

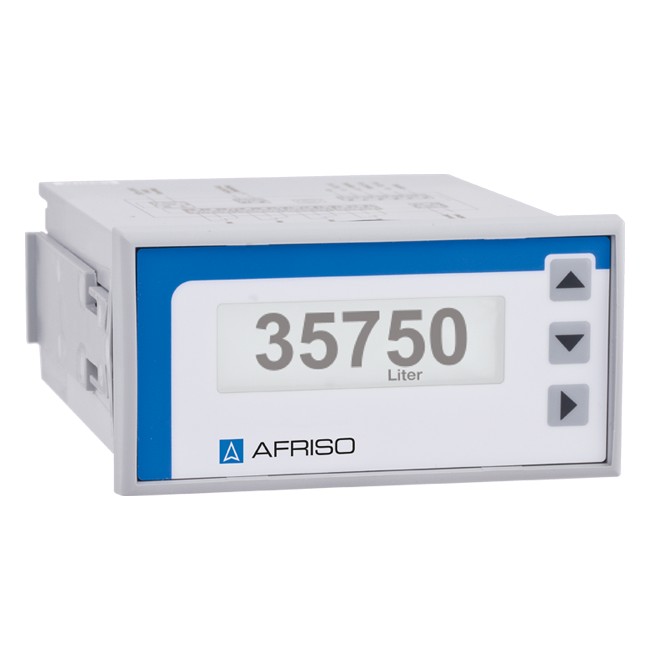

| 数字显示单元在塑料外壳中，用于控制面板安装。具有灰色显示和自动关闭背光功能。通用测量输入可以配置为电流输入或电压输入。圆柱形水平罐和球形罐的标准轴承图表是预编程的，可以选择或设置其他单元。单位是可缩放的，并显示为条形图。限制值可以通过窗口和趋势功能(上升/下降)显示。如果超出值，显示消息(闪烁的错误文本)，用于恢复先前配置的参数备份和用于测试目的的电位计。
|
显示 | 5位图形液晶显示，背光(白色)，基于文本的用户界面，用户界面语言可选(德语/英语/法语/意大利语)，可选择单位，自定义单位
|
测量范围 | ±99,999位数(起始值和结束值可根据需要扩展) |
线性关系 | ± 0.1%测量范围 |
分辨率 | 小数点位置可以根据需要设置 |
响应时间 | < 0.2 s |
工作温度 | 环境温度：0/50 ℃ |
供电电压 | AC 50–253 V/DC 20–253 V 2.5 W/ AC 4.4 V |
传感器供电 | 用于传感器的集成，电隔离电源电压：DC 21 V/ 20mA |
传感器输入 | 所有模拟标准信号，例如 4-20mA，0-20mA，0-1V，0-10V以及电位计 |
模拟输出 | 0/ 4-20 mA，电气隔离 |
外壳 | 标准机架安装外壳 W×H×D：96×48×135mm |
面板开孔 | W x H: 92 x 45 mm |
防护等级(正面) | IP 65 (EN60529) |
电源接头 | 插入式螺丝端子(1.5 mm2) |
线性化
| 客户特定的线性化，最大为24点，用于指示非线性罐中的体积(例如升)。圆柱形水平罐和球形罐的轴承图表是预编程的
|
Min./max.存储值 | 可以显示操作期间达到的最高和最低值。 |
模拟输出2 |
0–10 V,电气隔离
|
开关量输出 | 继电器触点：2 x(DA 12)/ 4 x(DA 14) 无电压转换触点(可调开关滞后) 接触等级：AC 250 V，2A，100 VA |
