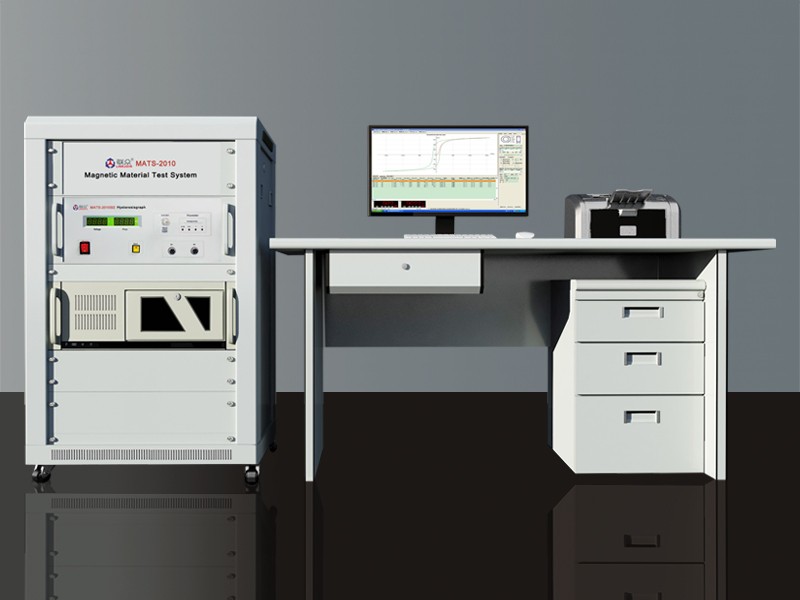

MATS-20X0SD软磁直流测量装置可自动测量软磁材料在静态(直流)条件下的基本磁化曲线和磁滞回线，准确测量起始磁导率μi、最大磁导率μm、饱和磁感应强度Bs、剩磁Br、矫顽力Hc和磁滞损耗Pu等静态磁特性参数；

MATS-20X0SD软磁直流测量装置是依照经典冲击法的测量原理，采用计算机控制技术和A/D、D/A相结合，以电子积分器取代传统的冲击检流计，实现微机控制下的模拟冲击法测量，不仅可以完全消除经典冲击法中因使用冲击检流计所带来的非瞬时性误差，而且测量精度高、速度快、重复性好，可消除各种人为因数的影响，为研究材料磁化过程机理提供可靠的依据。

适用标准

GB/T 13012-2008软磁材料直流磁性能的测量方法

GJB 937-90弱磁材料磁导率的测量方法

SJ/T 10281-91磁性零件有效参数的计算

IEC 60404-4软磁材料直流磁性能的测量方法

IEC 404-7开路磁性材料矫顽力的测量方法

产品特点

积分器的零点漂移通过软件自动修正；

采用模拟冲击法测量基本磁化曲线和磁滞回线，测量准确度高；

设备自带退磁功能；

1、闭路样品测量(环形、矩形、EE形、EI形和U形等)

2、开路测量(条状、片状、棒状)

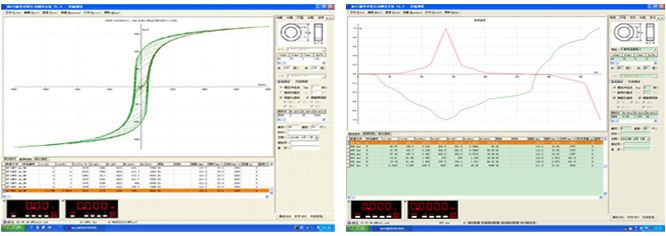

软件界面

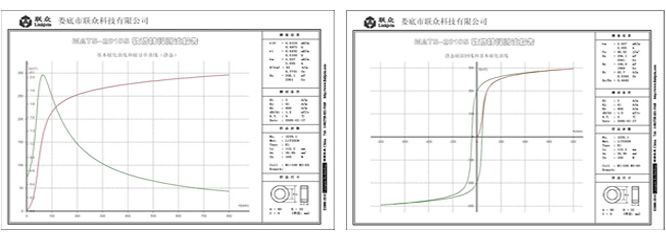

曲线界面

依据国标GB/T 13012-2008，采用冲击法测量坡莫合金环形试样，技术指标如下：被测参数Bs(%)Br(%)Hc(%)μm(%)μi(%)不确定度(k=2)111.525重复性(恒温)± 0.5± 0.5± 0.5± 1±3

依据国军标GJB937-90，采用螺线管对弱磁材料开路样品测试时，技术指标如下：

依据国标GB/T13012-2008，采用A类磁导计对软磁材料开路样品测试时，技术指标如下：

选配件

1、LXG-0530标准螺线管

符合国家军用标准GJB 937-90和国家计量检定规程JJG 407-86的规定，可与MATS-2010SD软磁直流测量装置配套使用。适合于测量相对磁导率μr在1～4范围内的弱磁材料(如不锈钢等)。适合于测量电工纯铁的矫顽力Hc、饱和磁感应强度Bs。

适合于测量非晶带的起始磁导率μi、最大磁导率μm、饱和磁感应强度Bs、剩磁Br、矫顽力Hc、磁滞损耗Pu和磁各向异性能Ku等。

2、ES-700爱泼斯坦方圈

3、A类磁导计

4、非标磁导计
