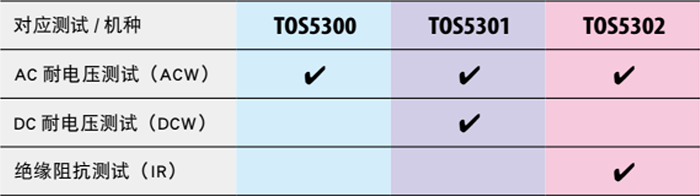

TOS5300系列是对电器产品必须进行安全确保4项测试中的耐电压测试，绝缘阻抗测试的测试仪器。输出为5kV/100mA(AC)，6kV/10mA(DC)，基于在IEC，EN，UL，VDE，JIS等各国安全规定或电器产品安全法的要求之上，可对电子器械，电子部品进行耐电压／绝缘阻抗测试。还有，采用了新研发的开关放大器，使测试电压的稳定性更高。因为不受AC输入端电压和频率变化的影响，可保持稳定的输出电压，所以在电源环境不稳定的区域也可进行稳定，安心的测试。同时还具备了可对应各式各样客户要求的各种功能。TOS5300系列是一款基于操作性・实用性・安全性为一体的机型。

以较稳定的输出完成AC耐电压测试！［输入电压变动率 ±0.3%］在耐电压测试中，输出波形是重要的规格！

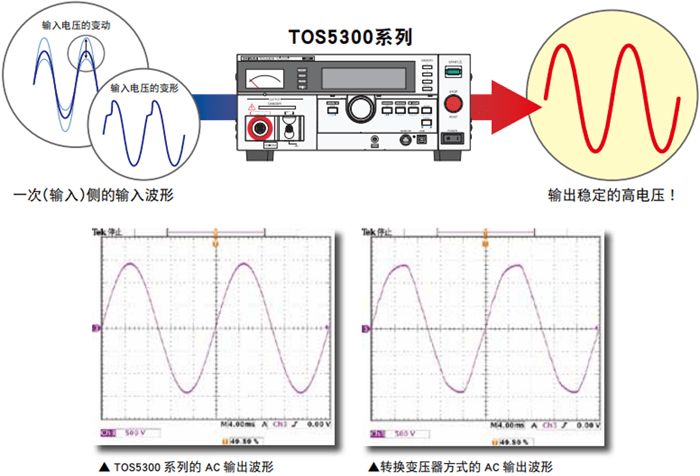

一般的耐电压测试仪是针对AC线路的输入电压转换变压器升压后进行输出。采用这种转换变压器方式时，输入电压的变动会影响到输出，有时可能无法正确完成测试。甚至当变形的电压施加到被测试装置后，也可能会形成新产品不良的原因(加速部件的劣化)。TOS5300系列产品内置由高效率PWM放大器，不会受到AC线路变动的影响，能够输出稳定的高电压，即使在电压变动大的地区，也可以放心，稳定的实现可靠性高的安全测试。

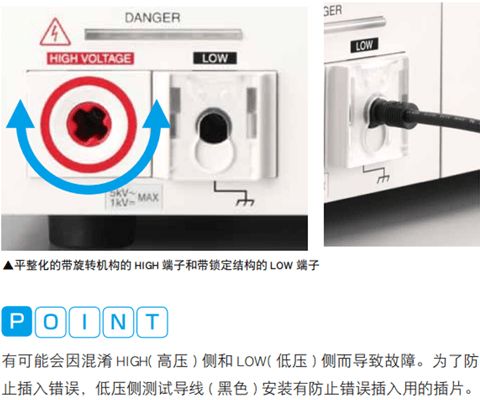

考虑到实际使用的现场环境及操作员的安全，将HIGH侧输出端子配置在离操作部最远的位置。采用旋转机构防止发生电缆的扭转(短线)。一侧的LOW端子也通过在本体侧配置锁定结构，去除了LOW侧测试导线的五金具，使测试导线不容易受到损伤。当消除了这些输出端子的突起部后，可以防止因移动等情况下不小心发生的损坏。另外，被测试体和连接电缆被卡住或被施加了额外的外力时，从设计结构上来讲，HIGH(高压)侧端子易于脱落，而LOW(接地)侧端子则不易脱落。

为了防止插入错误，不仅采用了HIGH(红色)，LOW(黑色)的颜色进行区分。端子形状也不相同。

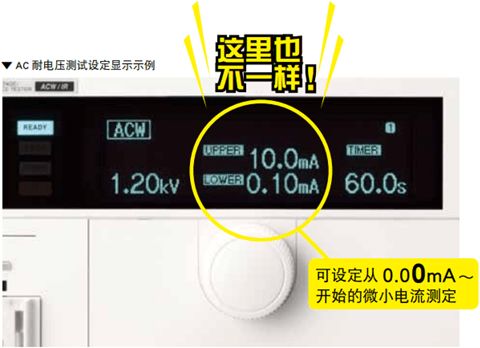

配备了高精确度，高分辨率的True RMS测量回路，电压表为±1.5% of reading(500V以上)/ Min分辨率1μA。另外，配备了自动量程功能，判断精确度也达到了±1.5% of reading。下限判断精确度也实现了和上限判断精确度同等的性能，可以有效地检测出未连接测试导线或接触不良等，同时实现了测试时间为0.1秒的高速判断。通过高精度，高分辨率，高速测量，判断功能能够完成各种可靠的测试。

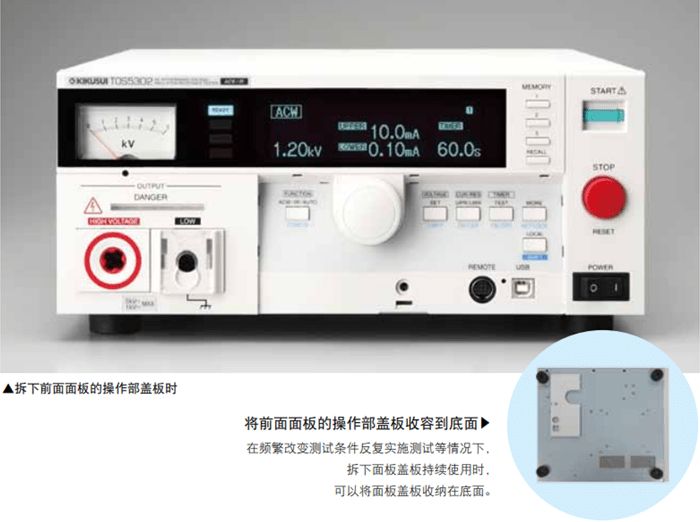

电子设备的生产流水线或检查流水线的工人很多情况下并不一定是专业技术人员，很有可能在不注意的情况下就改变了仪器的设定，从而导致误操作。为了防止这种现象的发生，TOS5300系列在配备了按键锁定功能的同时，还安装了无法对面板实施物理性操作的盖板。

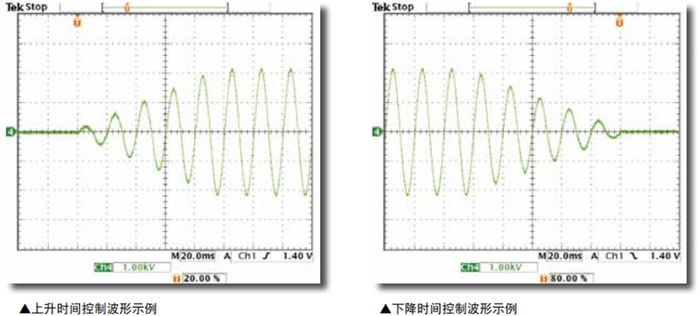

上升时间控制功能

在交流耐电压测试时，配备有缓慢升压至设定电压值的上升时间控制功能。电压上升时间可在0.1s～10.0s范围内按0.1s级别进行设定。

下降时间控制功能

在交流耐电压测试的PASS判断时，可以使测试电压缓慢下降。电压下降时间固定为0.1s(也可以关闭)。

IEC60950/ J60950(信息处理设备)

施加到绝缘部位的测试电压应从零缓慢上升到规定的电压，在规定的值保持60秒时间。

IEC60335/ J60336(家电)

最初应施加规定值一半以下的电压值，接着再缓缓上升到规定的电压值。

IEC60065/ J60065(音频，视频)

最初应施加规定值一半以下的电压值，然后急速上升至最终值，保持1分钟时间。

IEC61010/ JIS C 1010

为了避免发生任何可感知的过度现象，将电压在5秒钟以内缓慢升到规定值，保持5秒钟后再实施测试。

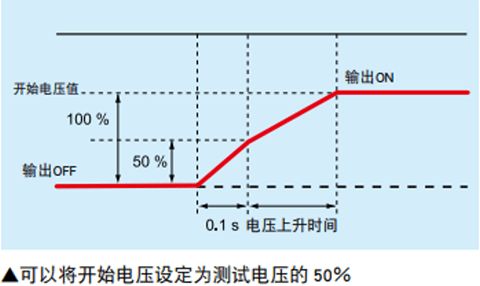

上升时间控制功能是用于防止对EUT(被测试装置)施加额外压力的功能。原来是为了确认EUT的安全性而实施耐电压测试的，不过耐电压测试的测试电压值很高，会达到EUT所处理的电压值的5倍～10倍。不留出上升时间而急剧施加高电压时，有可能会产生过大的电压(电流)，使EUT造成损坏。实施测试后的结果，如果EUT显示发生绝缘破坏的话，可以简单地识别为不良品。不过，如果中途损坏则会出现问题。也就是说有可能会存在"乍一看没什么事，且耐电压测试已合格。但实际上绝缘性能已经降低"的情况。在这种情况下，EUT作为产品出售到市场后，有可能会发生绝缘不良，这非常危险。很有可能在确认安全性的测试时，却发生了损害安全性的结果。因此，在各种安全规格中，要求规定好耐电压测试的方法，并在实施测试时，使测试电压缓慢升至规定的电压值。TOS5300系列的上升时间控制功能可以对电压上升时间在0.1s至10.0s(0.1s分辨率)的范围内进行设定。另外，最初施加的开始电压也可以设定为测试电压的50%(固定)。并且通过采用下降时间功能，在完成PASS判断并结束之后，还可缓慢降低测试电压。电压下降时间固定为0.1s(也可关闭)。
