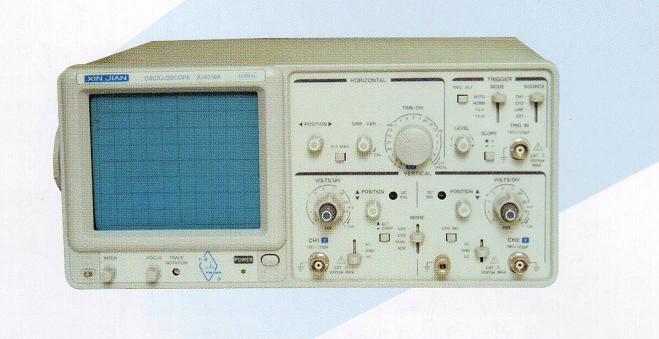

特点

高灵敏度1mV/div；Z轴调制输入功能；CH1信号输出功能；扫描扩展×10功能；

TV同步、X-Y方式；X、Y1、Y2采用编码开关；ALT触发功能、可测量二路不相关信号；

具有触发电平锁定，自动同步功能；内置1000：1衰减器，最大输入电压可达400Vp-p。

主要技术指标:

垂直系统

频带宽度：DC～40MHz

上升时间：9ns

偏转系数：5mV/div ～ 5V/div分10档

工作方式：Y1、Y2、断续、交替、Y1+Y2

扩展：×5

输入阻抗: 1M , 25pF

水平系统

偏转系数：0.2μs/div ～0.5s/div，分20档

扫描方式：自动、常态、X-Y、外

触发方式：Y1、Y2、TV-H、TV-V、交替、锁定

扩展：×10

一般性能

有效显示面：8×10div(1div=1cm)

使用电源：AC 220V/50Hz

外形尺寸：310B×150H×455Dmm

重量：约8Kg
