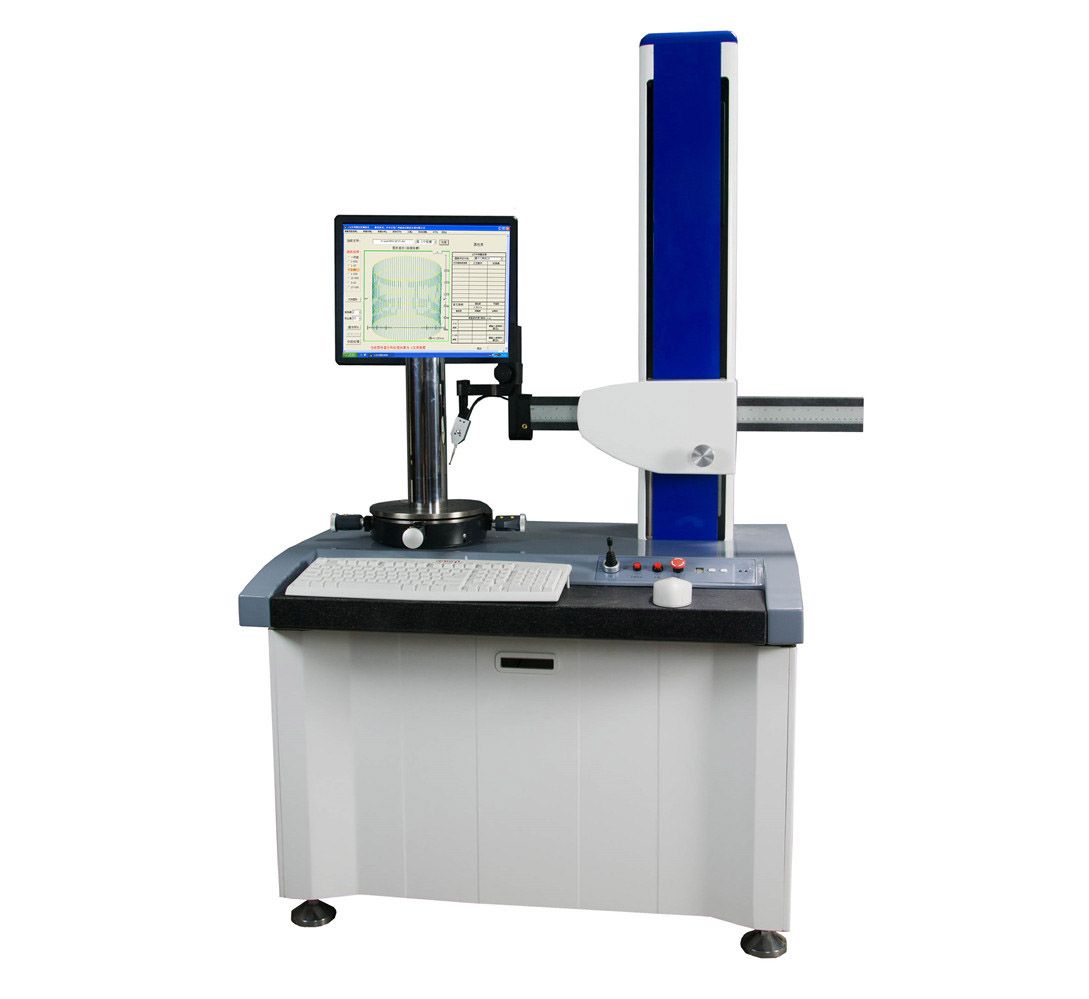

CA120圆柱度仪

型号:	CA120
品牌:	Wilson
产地:	广州
仪器类型:	台式

索取资料及报价

产品介绍

测量项目
测量项目	圆度、圆柱度、、同心度、同轴度(多要素)、直线度、垂直度(多要素)、跳动(轴向、径向)、全跳动(轴向、径向)、平面度(多要素)、平行度(多要素)，缺口剔除、波纹度、谱分析、波高分析、谐波分析、直径、锥度(垂直、平面)、壁厚偏差
测量范围
最大测量直径	φ500mm
最大测量高度	650mm
承载重量	150Kg
主轴精度
主轴径向误差H=到工作台高度	±(0.035+5H/10000)μm
主轴轴向误差X=到主轴中心距离	±(0.03+6X/10000)μm
工作台
台面直径	φ260mm
调整范围	调偏心±2mm ; 调水平±1°
回转直径	φ500mm
旋转速度	0-12转/分
Z轴(立柱)
直线度(窄范围)	0.5μm/100mm
直线度(全范围)	0.8μm/400mm
光栅分辨率	无
回转轴线与Z轴导轨平行度
回转轴线与Z轴导轨平行度	2μm /500mm(母线基准)
水平臂(横导轨)
移动精度	2μm/150mm
水平移动距离	200mm
光栅分辨率	无
传感器
量程	500μm (半径差)
分辨率	0.005μm
测针形状	2mm宝石球测头(有更多直径可选择)
测力	1-12g
数据采集
数据采集	14400点/周(国际通用)
放大倍率
放大倍率	20万倍自动
评定方法
评定方法	LSC(最小二乘法)、 MZC(最小区域法)、MIC(最大内切圆法)、 MCC(最小外接圆法)
滤波值
滤波值	1-500、1-150、1-50、1-15、3-16、3-17、15-500、17-100 upr
数据分析处理
频谱分析	分析不同频率成分的幅值
异常数据剔除	手动或自动剔除异常数据，如毛刺、孔及凸点等
文件管理	测量数据自动保存，可删除
数据打印	可选用单个或多个测量结果同页打印模式
安装要求
电源	220-240V AC, 50HZ，单独地线；最大功率消耗450W
压缩空气	纯净压缩空气：气压0.4MP，消耗0.1m3/min(气源供给0.6MP，0.25m3/min以上)
环境要求	工作温度：10°-30°(常温)；湿度20-80%RH(无结露)，良好地线，无明显振源
