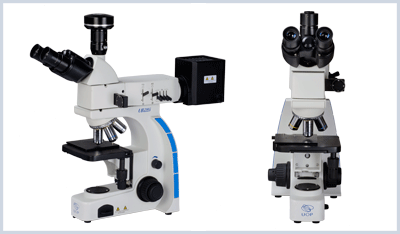

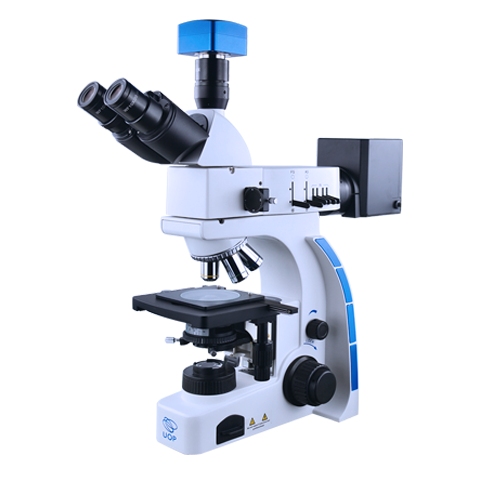

UM系列金相显微镜适用于对不透明或透明物体的显微观察。广泛应用于机械、矿产业进行金属、岩矿等的组织鉴定，电子半导体工业进行晶体、集成电路的检验和科学研究。是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。
本仪器配置落射与透射照明系统、无限远长距平场金相物镜、大视野目镜和偏光观察装置，具有图像清晰、衬度好、造型美观、操作方便等特点，适用于学校、科研、工厂等部门使用。
主要产品型号和部件
序号 | 名 称 | 产品型号 | 简 要 说 明 |
1 2 | 反射工业金相显微镜 | UM202i | 双目，无穷远平场金相物镜，标配10，20，50，80；可选配4X，100X物镜，12V50W正置反射式照明工业显微镜，含偏光 |
UM203i | 三目，无穷远平场金相物镜，标配10，20，50，80；可选配4X，100X物镜，12V50W正置反射式照明工业显微镜，含偏光 |
3 4 | 透反射工业金相显微镜 | UMT202i | 双目，无穷远平场金相物镜，标配10，20，50，80；可选配4X，100X物镜，12V50W 反射照明，6V20W 透射照明，，含偏光 |
UMT203i | 三目，无穷远平场金相物镜，标配10，20，50，80；可选配4X，100X物镜，12V50W 反射照明，6V20W 透射照明，，含偏光 |
5 | 正置工业金相 图像分析系统 | UM200i-SP | 金相显微镜，500万数码头或者数码相机，专业金相图像处理分析软件，电脑，打印机。 |
附件（除以常用配件外，其余配件请来电咨询） |
6 | 数码摄像系统 | 300万，500万像素等 | 此项详见数码摄像部分介绍 |
7 | 数码照相接口附件 | P接口 | 数码适配接口，用于连接数码照相 |
技术参数
1. 光学系统：UCIS无限远色差独立校正光学系统
2. 机身：一体化设计，整体压铸，机身更加稳定牢固
3. 放大倍率：40～l000X
4. 目镜：具有防霉功能，平场10X高眼点目镜，视场20mm，高眼点观察，瞳孔距离21mm，屈光度可调。
5. 物镜：无限远长工作距离平场消色差物镜（具有防霉功能），10X、20X（带弹簧和缓冲装置）、50X（带弹簧和缓冲装置）；80X（带弹簧和缓冲装置）。
6. 绞链式双/三目：无限远，观察角度30°，双瞳距离52mm～75 mm，视度可调。三目配标准C-Mount接口，可适配数码摄像头或相机。
7. 物镜转换器：内定位四孔转换结构；
8. 粗微调焦装置：低位粗动同轴调焦手轮；微动手轮0.1mm/转，格值0.001mm；微调格值越小，调焦越清晰。粗动松紧可调，14mm/转；工作台上限位装置，最大行程20mm； 粗微调焦手轮位置上下可调，满足不同用户的需求。
9. 载物台：156mm×138mm，带移动尺，移动范围76×54mm，精度0.1mm；X、Y向低位同轴调节手轮；
10. 聚光镜：阿贝聚光镜N.A.1.25，配相衬插孔，手轮升降式，精准的聚光镜上下可调系统，使聚光镜能够精确地与各种倍数的物镜匹配使用。聚光镜托架配备聚光镜中心调节装置，便于照明系统中心对准，聚光效果更加优异。聚光镜孔径光阑采用与物镜色圈颜色相同的标记，便于得到高分辨率、高对比度的图像，即使对显微镜设置不熟悉的用户也可以很快掌握。
11. 照明系统：
反射照明：12V50W卤素灯反射照明，亮度可连续调节，配专用电源箱。可选配12V100W卤素灯照明。
透射照明：内置6V/20W卤素，亮度可连续调节，抽屉式灯座，更换灯泡方便，110V-240V自适应电源系统。
标准配置表
| 订货号 | 名称 | UM202i | UM203i | UMT202i | UMT203i |
|
| UMT200 | 机架(同轴粗微动，含JKT2A快动装置） |
|
| ● | ● |
| UM200 | 机架(同轴粗微动，含JKT2B快动装置） | ● | ● |
|
|
| MS2 | 双筒目镜组 瞳距：52-75mm | ● |
| ● |
|
| MS2A | 双筒目镜组 瞳距：48-75mm | ○ |
| ○ |
|
| MT2B | 三筒目镜组 瞳距：52-75mm ( 100：0 0：100） |
| ○ |
| ○ |
| MT2 | 三筒目镜组 瞳距：52-75mm |
| ● |
| ● |
| MT2A | 三筒目镜组 瞳距：48-75mm |
| ○ |
| ○ |
| E1020PA | 高眼点平场目镜:10X/φ20mm | ●● | ●● | ●● | ●● |
| E1020RA | 平场分划目镜:10X/φ20mm | ● | ● | ● | ● |
| WM-P5A | 无穷远平场消色差物镜 5X | ○ | ○ | ○ | ○ |
| WM-L10A | 无穷远长工作距离平场消色差物镜 10X | ● | ● | ● | ● |
| WM-L20A | 无穷远长工作距离平场消色差物镜 20X(S) | ● | ● | ● | ● |
| WM-P50A | 无穷远长工作距离平场消色差物镜 50X(S) | ● | ● | ● | ● |
| WM-P80B | 无穷远长工作距离平场消色差物镜 80X(S) | ● | ● | ● | ● |
| WM-P100A | 无穷远平场消色差物镜 100X(S)/(油) | ○ | ○ | ○ | ○ |
| JG2C | 阿贝聚光镜 |
|
| ● | ● |
| JG11 | 浸液暗场聚光镜 |
|
| ○ | ○ |
| JG30A | 摇出式齐明聚光镜 |
|
| ○ | ○ |
| JG10 | 干式暗场聚光镜 |
|
| ○ | ○ |
| DX10A | 12V100W卤素灯箱 | ● | ● | ● | ● |
| DYX2 | 12V50W卤素灯电源箱 |
|
| ● | ● |
| DYX4 | 12V100W卤素灯电源箱 | ○ | ○ | ○ | ○ |
| JX2 | 金相落射照明器(单模组） | ● | ● | ● | ● |
| JX3 | 金相落射照明器(多模组） | ○ | ○ | ○ | ○ |
| ZT31 | 反射用机械移动平台 156X138mm 行程: 76x54mm | ● | ● |
|
|
| ZT2 | 机械移动平台 156X138mm 行程: 76x54mm |
|
| ● | ● |
| ZT2B | 机械移动平台 185X177mm 行程: 75x50mm |
|
| ○ | ○ |
| JKT2B | 快动平台托架组 | ● | ● |
|
|
| JKT2A | 快动平台托架组 |
|
| ● | ● |
| YPQ1 | 金相试样压平器 | ○ | ○ | ○ | ○ |
| ZQ480 | 四孔内定位转换器 | ○ | ○ | ○ | ○ |
| ZQ580 | 五孔内定位转换器 | ● | ● | ● | ● |
| KL2B | 无视场光栏 |
|
| ○ | ○ |
| KL3A | 配视场光阑调节 |
|
| ● | ● |
| DQ2 | 6V20W卤素灯电器组 |
|
| ● | ● |
| DQ2A | 6V30W卤素灯电器组 |
|
| ○ | ○ |
| DQ2M | 12V50W卤素灯电器组 | ● | ● |
|
|
| SX2 | 0.5X摄像接筒（C接口) |
| ● |
| ● |
| SX3 | 1X摄像接筒（C接口） |
| ○ |
| ○ |
| SX4 | 0.25X摄像接筒（C接口、适应于1/3′CCD) |
| ○ |
| ○ |
| SX10 | 2.5X数码单反照相机接口（135全幅面相机） |
| ○ |
| ○ |
| LA5-0011 | 蓝滤色片（φ38） |
|
| ● | ● |
| LU5-0011 | 绿滤色片 （φ38） |
|
| ○ | ○ |
| LH5-0011 | 黄滤色片（φ38） |
|
| ○ | ○ |
| LB5-0011 | 毛玻璃（φ38） |
|
| ○ | ● |
| PQ2A | 起偏镜插件(反射） | ● | ● | ● | ● |
| PQ1A | 起偏镜插件（透射） |
|
| ● | ● |
| PY2 | 检偏镜插件 | ● | ● | ● | ● |
| BZ-0022 | 6V20W 国产卤素灯泡 |
|
| ●●● | ●●● |
| BZ-0022A | 6V20W Osram卤素灯泡 |
|
| ○ | ○ |
| BZ-0023 | 250V/3.15A Φ5X20 保险丝管 |
|
| ●●● | ●●● |
| BZ-0022C | 6V30W Osram卤素灯泡 |
|
| ○ | ○ |
| BZ-0022E | 12V50W Osram卤素灯泡 | ● | ● | ● | ● |
| BZ-0023A | 250V/5A Φ5X20 保险丝管 | ●●● | ●●● | ●●● | ●●● |
| BZ-0022G | 12V100W Osram卤素灯泡 | ○ | ○ | ○ | ○ |
| OMMM | 光学金相测微尺（1/100mm） | ○ | ○ | ○ | ○ |
| BZ1-0014A | 防尘罩 | ● | ● | ● | ● |
| BZ2-0036A | UM200i说明书 | ● | ● | ● | ● |
| BZ2-0018 | φ2mm内六角扳手 | ● | ● | ● | ● |
| BZ1-0018 | φ2.5mm内六角扳手 | ● | ● | ● | ● |
| BZ1-0018A | φ3mm内六角扳手 | ● | ● | ● | ● |
| BZ-0021 | 3C认证电源线 | ● | ● | ●● | ●● |
| BZ4-0012 | 落射装置泡沫上盖 | ● | ● | ● | ● |
| BZ4-0013 | 落射装置泡沫底座 | ● | ● | ● | ● |
| BZ2-0011B | 内销纸箱(两台装） | ● | ● | ● | ● |
| BZ2-0011C | 外销纸箱(两台装） | ○ | ○ | ○ | ○ |
| BZ2-0012 | 泡沫上盖 | ● | ● | ● | ● |
| BZ2-0013 | 泡沫底座 | ● | ● | ● | ● |
| 符号“●”为标准配置部件 “○”为选配部件。 |
