电感式接近开关IM5124

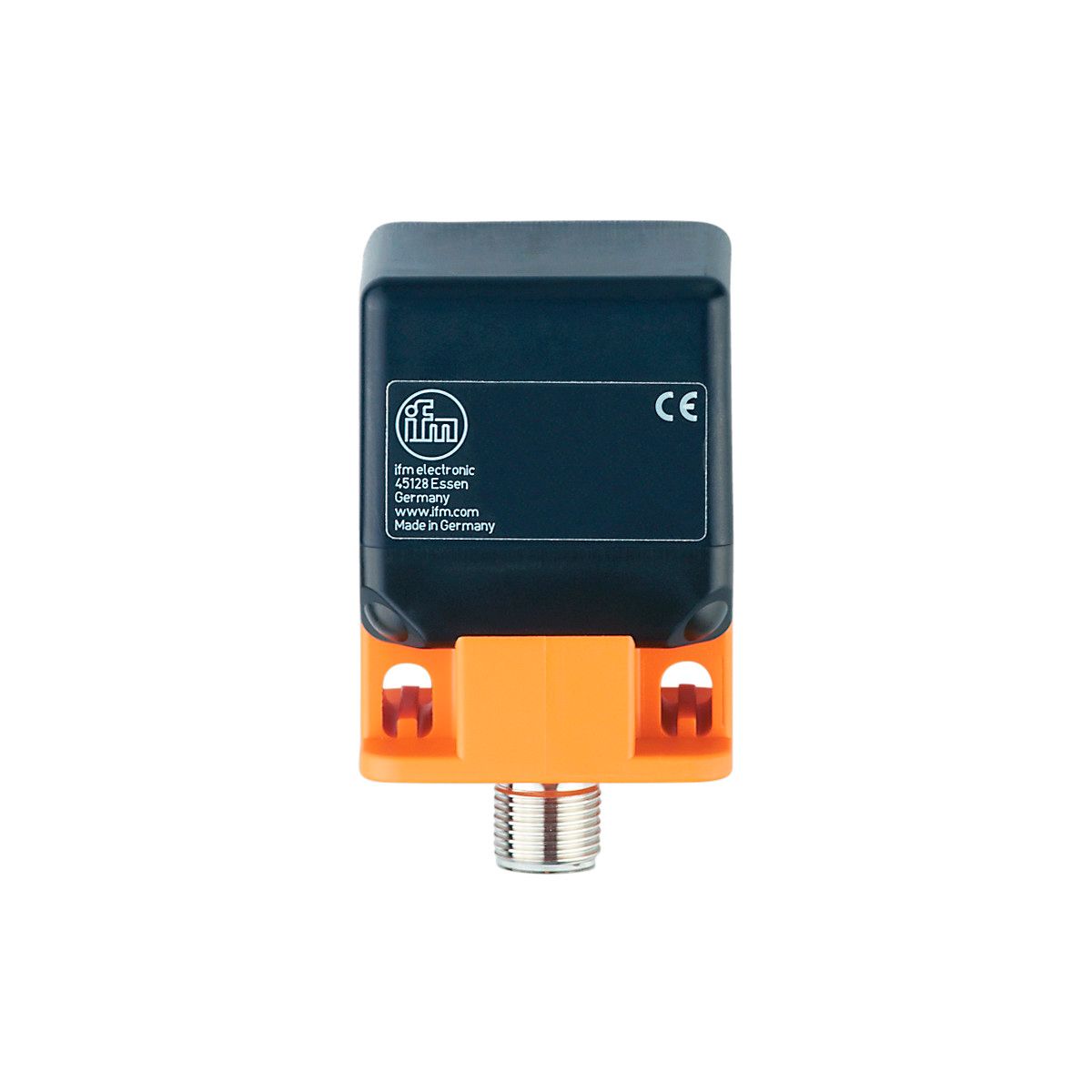

产品名称 电感式接近开关IMC4020UCPKG/K1/SC/US-100-DPA
产品介绍
- 免疫用于焊接应用的电磁场
- 采用不沾涂层，耐焊渣
- 五个感应面位置可选
- 适用于输送机的长感应范围
- 修正系数 1：可应对所有金属的恒定检测距离
技术参数： | 产品特征 |
|---|
| 电气设计 | PNP | | 输出功能 | NC+NO | | 感应距离 [mm] | 20 | | 外壳 | 矩形的 | | 尺寸 [mm] | 40 x 40 x 54 | | 应用 |
|---|
| 特殊的性能 | 校正系数K=1; 抗电磁干扰的; 防粘性的 | | 抗电磁干扰的 | 有 | | 电磁场抗扰度最大值 [mT] | 300 | | 电气数据 |
|---|
| 工作电压 [V] | 10...36 DC | | 电流损耗 [mA] | < 20 | | 防护等级 | II | | 反相保护 | 有 | | 输出 |
|---|
| 电气设计 | PNP | | 输出功能 | NC+NO | | 开关量输出DC电压降最大值 [V] | 2.5 | | 漏电流最大值 [mA] | 0.1 | | 开关量输出DC的持续电流负载 [mA] | 200 | | 开关频率DC [Hz] | 200 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 监控范围 |
|---|
| 感应距离 [mm] | 20 | | 实际感应距离 Sr [mm] | 20 ± 10 % | | 工作距离 [mm] | 0...16.2 | | 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 1 / 黄铜: 1 / 铝: 1 / 铜: 1 | | 迟滞 [Sr的百分比] | 1...20 | | 开关点偏移 [Sr的百分比] | -10...10 | | 校正系数K=1 | 有 | | 工作条件 |
|---|
| 环境温度 [℃] | -25...70 | | 外壳防护等级 | IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 8 kV CD / 6 kV AD | | EN 61000-4-3 HF电磁场辐射 | 10 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-5 Surge | 0,5 kV 线对线，Ri： 2Ohm | | EN 61000-4-6 射频场感应的传导抗扰度 | 10 V | | EN 55011 | 等级B |
| | MTTF [年] | 975 | | UL认证 | | Ta | -25...70 ℃ | | Enclosure type | Type 1 | | 电源 | Class 2 | | 文件数量UL | E174191 |
| | 机械技术数据 |
|---|
| 重量 [g] | 141.5 | | 外壳 | 矩形的 | | 感应面 | 5个位置可选 | | 安装 | 齐平安装 | | 尺寸 [mm] | 40 x 40 x 54 | | 原材料 | 外壳: PA 防粘性的; 感应面: PA 黑色 防粘性的; 端盖: PA; 夹子: 桔黄色; 螺栓: 不锈钢(1.4567 / 304Cu) | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | 1 x LED, 黄色 | | 操作 | 1 x LED, 绿色 |
| | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 - 插头 |
|---|
| 接口 | 接插件: 1 x M12; 锁定: 锁定, 可旋转的, 不锈钢(1.4404 / 316L) |
| |
