| 产品特征 |
|---|
| 电气设计 | NPN |
| 输出功能 | 常开/常闭; (可设定参数 + 1x 电流输出) |
| 感应距离 [mm] | 200...2200; (目标物体: 200 x 200 mm) |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M18 x 1 / L = 97.5 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC; (符合cULus - Class 2标准) |
| 电流损耗 [mA] | 55 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | < 0.3 |
| 转换频率 [kHz] | 200 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
| 输出 |
|---|
| 输出数量 | 2 |
| 电气设计 | NPN |
| 数字输出数量 | 1 |
| 输出功能 | 常开/常闭; (可设定参数 + 1x 电流输出) |
| 开关量输出DC电压降最大值 [V] | 2.2 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 2 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | 500 |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 模拟量输出分辨率 | < 3 mm |
| 监控范围 |
|---|
| 感应距离 [mm] | 200...2200; (目标物体: 200 x 200 mm) |
| 盲区 [mm] | 200 |
| 圆柱形孔径角 [°] | 14; (±2) |
| 90°角度传感器/目标的偏差最大值 [°] | ± 4 |
| 精度/偏差 |
|---|
| 温度补偿 | 有 |
| 迟滞 [%] | < 2 |
| 开关点偏移 [%] | -2...2 |
| 模拟输出的线性误差 [%] | <3 |
| 注释 | 预热时间20分钟后达到指示值。 |
| 重复精度 | 1 % |
| 反应时间 |
|---|
| 反应时间 [ms] | < 300; (模拟量输出) |
| 工作条件 |
|---|
| 环境温度 [℃] | -20...70 |
| 存储温度 [℃] | -30...80 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 3 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 3 V | | EN 55011 | 等级A |
|
| 抗振强度 | | EN 60068-2-6 Fc | (10-55) Hz 1毫米的幅度，振荡时间5分钟，每轴共振时30分钟或55赫兹 |
|
| 抗冲击 | | EN 60068-2-27 Ea | 30 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 |
|
| MTTF [年] | 144 |
| UL认证 | | Ta | -20...70 ℃ | | 电源 | Class 2 | | 文件数量UL | E174191 |
|
| 机械技术数据 |
|---|
| 重量 [g] | 102 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M18 x 1 / L = 97.5 |
| 螺纹代号 | M18 x 1 |
| 原材料 | 不锈钢(1.4404 / 316L); PA; 环氧玻璃陶瓷 |
| 拧紧扭矩 [Nm] | 50 |
| 显示器/操作件 |
|---|
| 显示 | | 开关状态 | 2 x LED, 黄色 | | 回声 | 1 x LED, 绿色 |
|
| Teach示教功能 | 有 |
| 附件 |
|---|
| 供货范围 | |
| 注释 |
|---|
| 注释 | |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 |

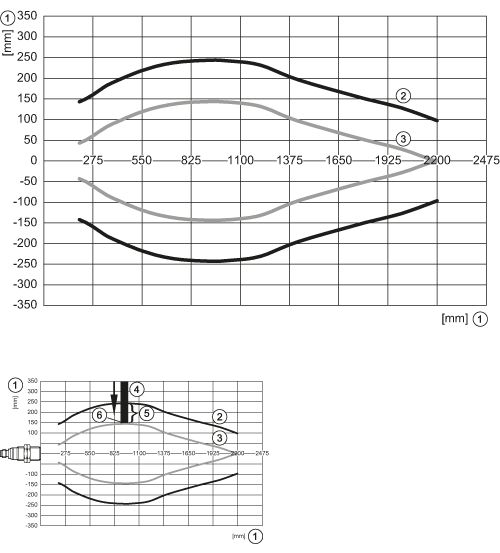

| 图表 |
|---|
|
| 1: | 距离 |
|---|
| 2: | 监控范围 |
|---|
| 3: | 开启/关闭图 |
|---|
| 4: | 目标物体 200 x 200 mm |
|---|
| 5: | 目标50％在检测区域 |
|---|
| 6: | 开关点 |
|---|
|
|---|
