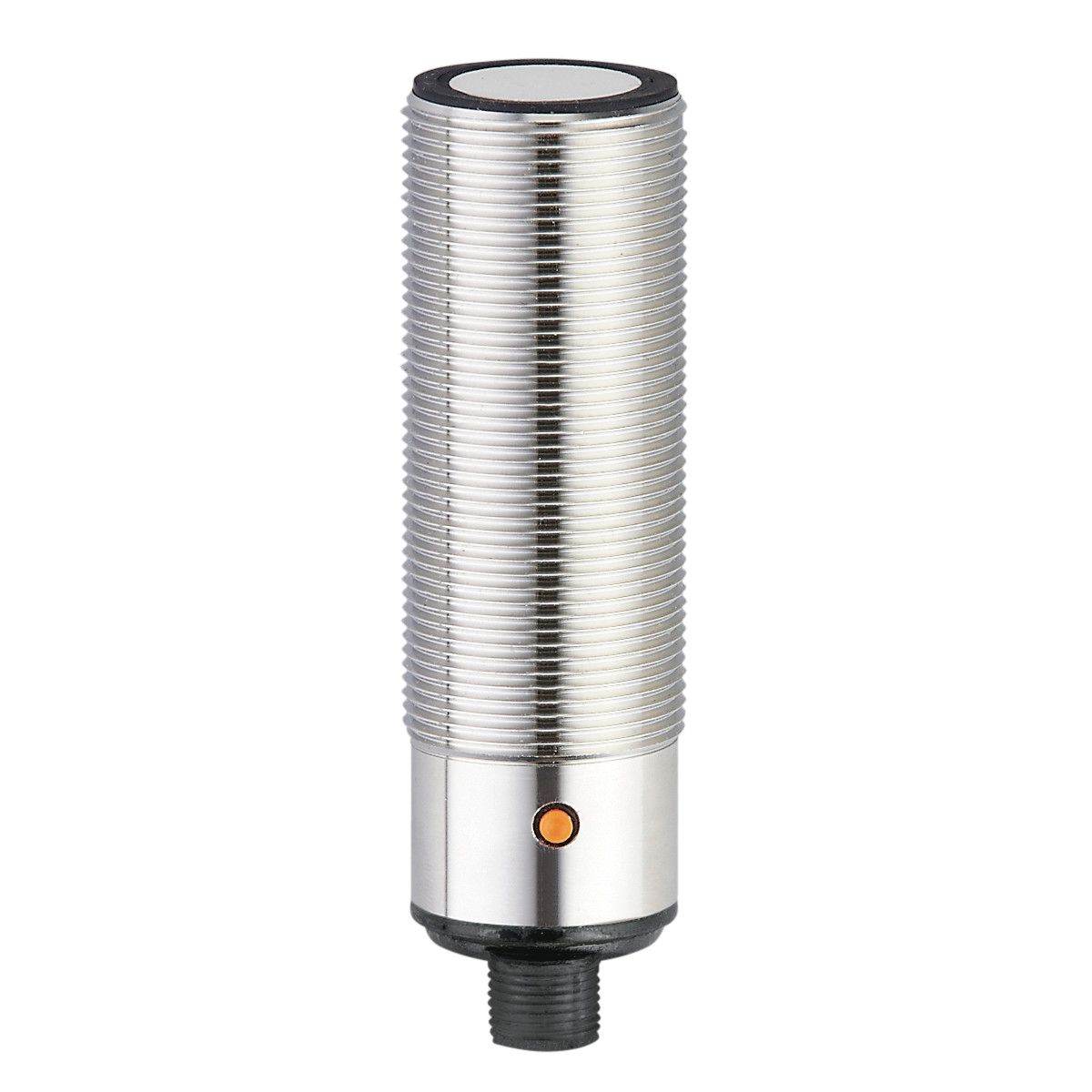

漫反射超声波传感器UIT510
产品名称 漫反射超声波传感器UIA03500F1KG/US
产品介绍
- 极大的检测范围
- 通过按钮对检测范围进行直观设定
- 指示开关状态和回波的清晰可见 LED
- 带有可编程的开关输出和可调整的模拟输出
- 不受物体颜色、透明度或表面特征影响的非接触式检测
技术参数： | 产品特征 |
|---|
| 电气设计 | NPN | | 输出功能 | 常开/常闭; (可设定参数 + 1x 电流输出) | | 感应距离 [mm] | 250...3500; (目标物体: 200 x 200 mm) | | 外壳 | 螺纹结构 | | 尺寸 [mm] | M30 x 1.5 / L = 103 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC | | 电流损耗 [mA] | < 30 | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | < 0.3 | | 转换频率 [kHz] | 112 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 | | 输出 |
|---|
| 输出数量 | 2 | | 电气设计 | NPN | | 数字输出数量 | 1 | | 输出功能 | 常开/常闭; (可设定参数 + 1x 电流输出) | | 开关量输出DC电压降最大值 [V] | 2.2 | | 开关量输出DC的持续电流负载 [mA] | 100 | | 开关频率DC [Hz] | 1 | | 模拟输出数量 | 1 | | 模拟电流输出 [mA] | 4...20 | | 负载最大值 [Ω] | 500 | | 短路保护 | 有 | | 过载保护 | 有 | | 监控范围 |
|---|
| 感应距离 [mm] | 250...3500; (目标物体: 200 x 200 mm) | | 盲区 [mm] | 250 | | 圆柱形孔径角 [°] | 12; (±2) | | 90°角度传感器/目标的偏差最大值 [°] | ± 4 | | 精度/偏差 |
|---|
| 温度补偿 | 有 | | 迟滞 [%] | < 3 | | 开关点偏移 [%] | -5...5 | | 模拟输出的线性误差 [%] | <3 | | 注释 | 预热时间20分钟后达到指示值。 | | 重复精度 | 1 % | | 分辨率 [mm] | 3 | | 反应时间 |
|---|
| 反应时间 [ms] | < 600; (模拟量输出) | | 工作条件 |
|---|
| 环境温度 [℃] | -20...70 | | 存储温度 [℃] | -30...80 | | 外壳防护等级 | IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 3 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 3 V | | EN 55011 | 等级A |
| | 抗振强度 | | EN 60068-2-6 Fc | (10-55) Hz 1毫米的幅度，振荡时间5分钟，每轴共振时30分钟或55赫兹 |
| | 抗冲击 | | EN 60068-2-27 Ea | 30 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 |
| | MTTF [年] | 111 | | UL认证 | | Ta | -20...70 ℃ | | 电源 | Class 2 | | 文件数量UL | E174191 |
| | 机械技术数据 |
|---|
| 重量 [g] | 225 | | 外壳 | 螺纹结构 | | 尺寸 [mm] | M30 x 1.5 / L = 103 | | 螺纹代号 | M30 x 1.5 | | 原材料 | 不锈钢(1.4404 / 316L); PA; 环氧玻璃陶瓷 | | 拧紧扭矩 [Nm] | 100 | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | 2 x LED, 黄色 | | 回声 | 1 x LED, 绿色 |
| | Teach示教功能 | 有 | | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 注释 | | | 包装单位 | 1 件 | | 电气连接 |
|---|

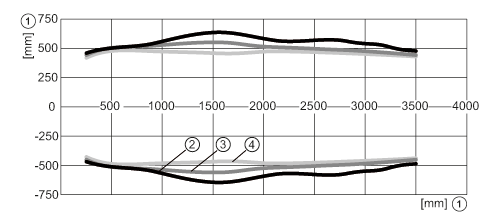

| 接口 | 接插件: 1 x M12 | | 图表 |
|---|
|
|
|---|
| |
易福门电子（IFM electronic）电话: 点击&查看18024074014 18026282197联系人: 销售地址: Floor 6 Building 1 Lane 61, Shengxia Road, Pudong District
