激光测距传感器O5D159
产品名称 激光测距传感器O5DLCPKG/IR/US
产品介绍
- 通过时间间隔原理达成的极长量程
- 可靠的背景抑制和独立于颜色的检测
- 带有显示屏和按钮，用于准确的开关点设定
- 具有 1 级激光防护，满足汽车工业的需求
- 光滑表面的可靠检测
技术参数： | 产品特征 |
|---|
| 光线种类 | 红外线 | | 测量范围 [m] | 0.03...2 | | 通信接口 | IO-Link | | 激光防护等级 | 1 | | 外壳 | 矩形的 | | 尺寸 [mm] | 56 x 18.2 x 46.8 | | 应用 |
|---|
| 特殊的性能 | 背景消隐 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC | | 电流损耗 [mA] | < 75; (24 V) | | 防护等级 | III | | 反相保护 | 有 | | 光线种类 | 红外线 | | 波长 [nm] | 850 | | 使用寿命 [h] | 50000 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2 | | 输出 |
|---|
| 输出数量 | 2 | | 电气设计 | PNP | | 数字输出数量 | 2 | | 输出功能 | 常开/常闭; (NC+NO) | | 每个输出最大电流负载 [mA] | 100 | | 开关频率DC [Hz] | 11 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 监控范围 |
|---|
| 光斑直径最大值 [mm] | 5 | | 光点尺寸参考 | 2 m | | 检测范围滞后 [%] | < 16 | | 注意监控范围滞后 | | | 背景消隐可用 | 有 | | 背景消隐 [m] | < 19.2 | | 测量/设定范围 |
|---|
| 测量范围 [m] | 0.03...2 | | 测量频率 [Hz] | 33 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 | | 外形 | Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis | | SIO模式 | 有 | | 模拟过程数据 | 1 | | 二位输出过程数据 | 1 | | 处理周期最小值 [ms] | 6.6 | | 工作条件 |
|---|
| 环境温度 [℃] | -25...60 | | 注意环境温度 | | | 外壳防护等级 | IP 65; IP 67 | | 外部光线抵抗力最大值 [klx] | 8; (物体上) | | 认证/测试 |
|---|
| EMC电磁兼容 | | | 激光防护等级 | 1 | | 激光保护注意事项 | | 注意: | 激光 | | 激光等级: | 1 | | EN / IEC60825-1:2007 | | EN / IEC60825-1:2014 | | 符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月. |
| | 机械技术数据 |
|---|
| 重量 [g] | 84.4 | | 外壳 | 矩形的 | | 尺寸 [mm] | 56 x 18.2 x 46.8 | | 原材料 | 外壳: PA; 前框: 特种钢; 操作界面: TPU; 透镜: PMMA | | 透镜校准 | 侧面的镜组 | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | LED, 黄色 | | 操作 | LED, 绿色 | | 显示 | 字母数字显示, 3位数字 |
| | 显示单位 | cm | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 | | 图表 |
|---|

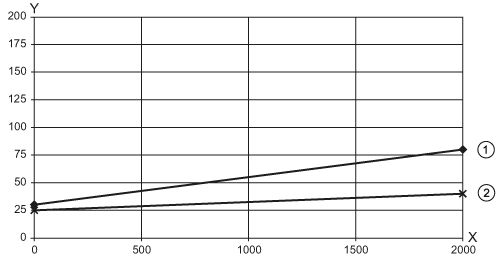

| 迟滞图形 |
| x: | 距离 [mm] |
|---|
| y: | 迟滞 [mm] |
|---|
| 1 = | 背景 黑色 6 %反射 |
|---|
| 2 = | 背景 白色 90 %反射 |
|---|
|
|---|
| 其他数据 |
|---|
| 精确度 | | | | | 距离 | 黑色(6 %反射) | 白色(90 %反射) | | | | 0 mm | ± 25 mm | ± 25 mm | | | | 500 mm | ± 25 mm | ± 25 mm | | | | 1000 mm | ± 25 mm | ± 25 mm | | | | 1500 mm | ± 40 mm | ± 30 mm | | | | 2000 mm | ± 50 mm | ± 30 mm | | |
|
| |
