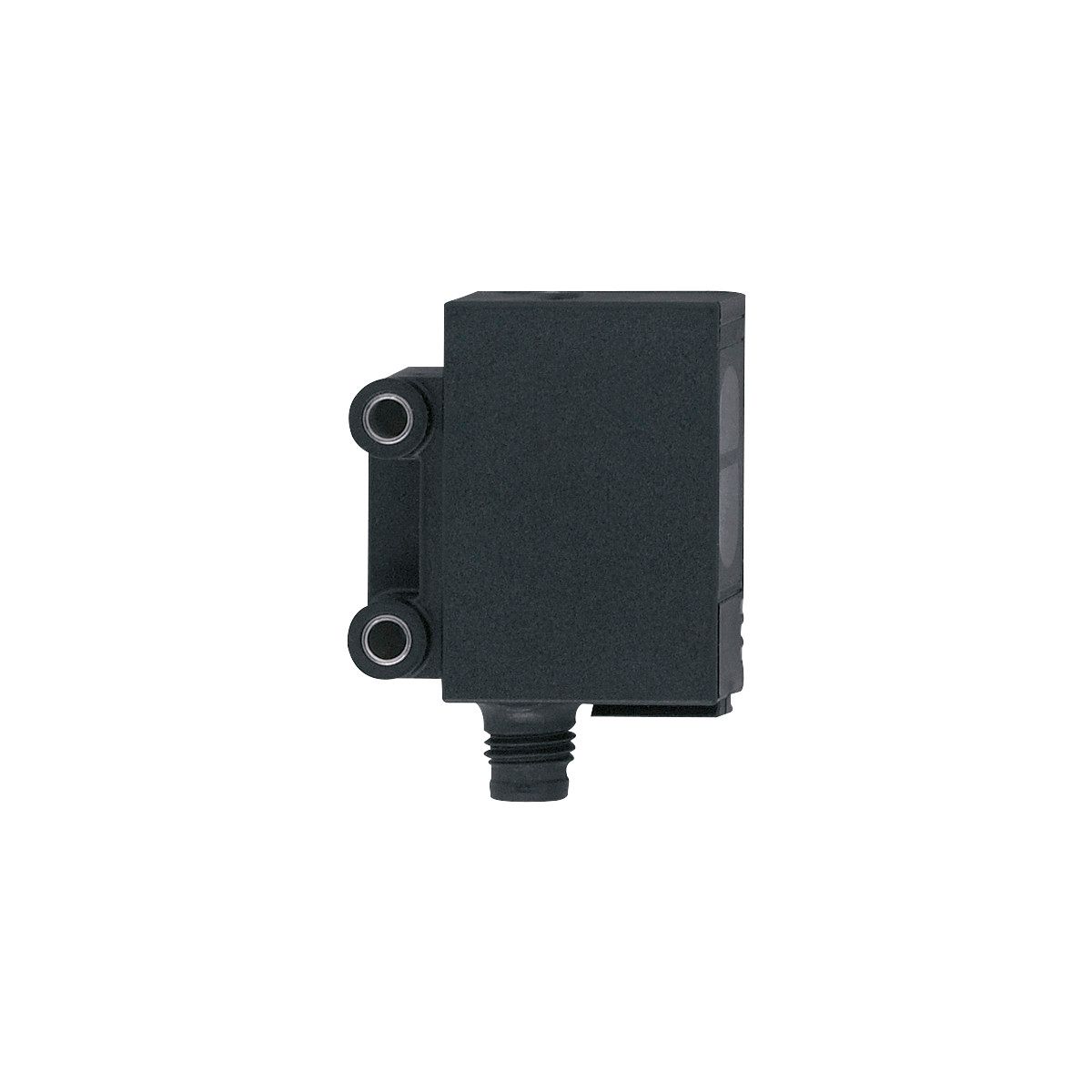

激光漫反射光电开关OJ5158
产品名称 激光漫反射光电开关OJHLFPKG/SO/AS
产品介绍
- 可靠检测很小物体
- 特别紧凑的外科，用于机器人、装配和处理技术
- 精确的几何背景抑制
- 使用可见激光光点，可轻松对准
- 灵敏度和输出功能的直观设定
技术参数： | 产品特征 |
|---|
| 光线种类 | 红光 | | 激光防护等级 | 1 | | 外壳 | 矩形的 | | 尺寸 [mm] | 35 x 11 x 24 | | 应用 |
|---|
| 特殊的性能 | 背景消隐 | | 功能原理 | 漫反射光电开关 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC | | 电流损耗 [mA] | 13 | | 防护等级 | III | | 反相保护 | 有 | | 光线种类 | 红光 | | 波长 [nm] | 650 | | 使用寿命 [h] | 50000 | | 输出 |
|---|
| 电气设计 | PNP | | 输出功能 | 亮通和暗通模式; (可选) | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 200 | | 开关频率DC [Hz] | 1000 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 监控范围 |
|---|
| 检测距离 [mm] | 7...150; (白纸 200 x 200 mm 90 %反射) | | 检测距离可设 | 有 | | 最小的可识别物体直径 [mm] | 0.8 | | 光斑直径最大值 [mm] | 0.8 | | 背景消隐可用 | 有 | | 工作条件 |
|---|
| 环境温度 [℃] | -10...60 | | 外壳防护等级 | IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | | 激光防护等级 | 1 | | 激光保护注意事项 | | 注意: | 激光 | | 激光等级: | 1 | | EN / IEC60825-1:2007 | | EN / IEC60825-1:2014 | | 符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月. |
| | MTTF [年] | 501 | | 机械技术数据 |
|---|
| 重量 [g] | 40.6 | | 外壳 | 矩形的 | | 尺寸 [mm] | 35 x 11 x 24 | | 原材料 | 外壳: ABS; LED窗口: SEPS; 按钮: SEPS | | 透镜材料 | | | 透镜校准 | 侧面的镜组 | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | 1 x LED, 黄色 | | 操作 | 1 x LED, 绿色 |
| | 电子锁 | 有 | | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 注释 | | | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M8 | | 图表 |
|---|
|

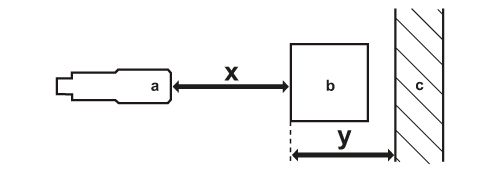

| a: | 传感器 |
|---|
| b: | 目标 |
|---|
| c: | 背景 |
|---|
| x: | 距离传感器/目标物 [mm] |
|---|
| y: | 最小的距离物体/背景 [mm] |
|---|
|
|---|

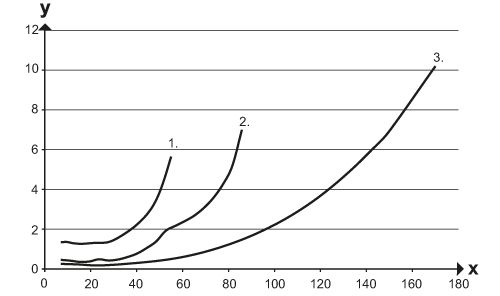

| 精确度曲线 |
| x: | 距离传感器/目标物 [mm] |
|---|
| y: | 最小的距离物体/背景 [mm] |
|---|
| 1 = | 目标 黑色(6 %反射) , 背景(白色90 %反射) |
|---|
| 2 = | 目标 灰色(18 %反射) , 背景(白色90 %反射) |
|---|
| 3 = | 目标 白色(90 %反射) , 背景(白色90 %反射) |
|---|
|
|---|
| |
