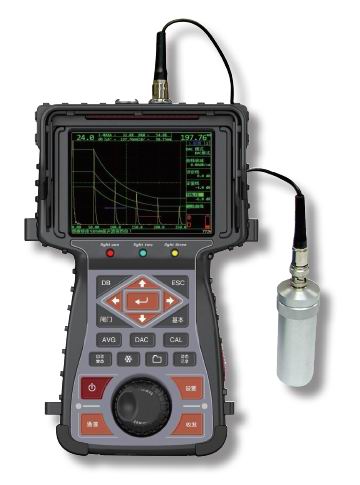

本仪器是一种便携式工业无损探伤仪器，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。它是无损检测行业的必备仪器。
本机特点
※ 5.7″高亮彩色VGA(640x480)TFT液晶显示屏，解析度更高、图形细腻，色彩可选、 亮度可调
※ 独有灰度B扫描显示，可用于简单的TOFD 应用
※ 新增内外径曲面修正功能，AWS D1.1、DAC、 AVG定量功能
※ 连续动态记录、海量存储
※ USB、RS232接口同时具备，通讯自由
※ 12位(bit)AD转换、系统分辨力更高
※ 符合欧洲En12668-1的标准要求
A扫B扫同时显示灰度B扫，缺陷直观可辩
技术参数
| 项目 | 指标 |
| 产品信息 |
| 产品重量(kg) | <2.0 |
| 产品外型尺寸(mm) | 300×180×57(不带遮光罩) |
| 工作温度(℃) | -10～+50 |
| 存储温度(℃) | -20～+60 |
| 语言 | 英语、中文 |
| 探头连接 | LEMO 或BNC |
| 电池容量(mAh) | 聚合物电池2×3.7V5000mAh |
| 电池工作时间(h) | 8 |
| 快充时间(h) | 4.5左右 |
| 电源适配器 | 输入100-240～50/60Hz输出9V DC/ 3 A～4A |
| 显示屏 | 彩色透射式TFT，640x480 |
| 基本 |
| 测量单位 | mm、inch、ms |
| 扫描范围(mm) | 零界面入射～10000 |
| 声速调节(m/s) | 600～16000 |
| 探头延迟(ms) | 0.000～750.000 |
| 显示延迟(ms) | -20～+3400 |
| 工作方式 | 单探头、双探头、透射 |
| 波形显示方式 | A扫描显示、灰度B扫描显示、AB扫描同时显示 |
| 脉冲发生器 |
| 脉冲形式 | 模拟方波 |
| 发射电源(V) | 200、400、600、1000 |
| 发射脉宽(ns) | 75 、100～500 |
| 探头阻尼(Ω) | 50、100、200、500 |
| 发射重复频率(Hz) | 10～1000 |
| 接收器 |
| 增益(dB) | 0～110 |
| 总带宽(MHz) | 0.1～15 (-3dB) |
| 检波方式 | 正半波、负半波、全波、射频 |
| 垂直线性误差 | ±2% |
| 放大器精度(dB) | ±1 |
| 抑制(%) | 屏高的0～80 |
| 采样速率(MHz) | 80 |
| 发射串扰抑制(dB) | 大于80 |
| 发射脉冲后盲区(μs) | 3.3～10(与发射有关) |
| 动态范围(dB) | 100 |
| 瞬时分辨力(dB) | 32 |
| 时基线性 | 不大于全屏宽度的±0.5%。 |
| 灵敏度余量 | ≥62dB |
| 测量及其他 |
| 测量闸门 | 2个独立测量闸门 |
| 检测方式 | 边沿、峰值 |
| 闸门测量 | 回波的幅值、声程、深度、投影等 |
| 冻结 | 冻结方式有：全冻结、峰值、比较、包络等方式 |
| AVG当量计算 | 根据缺陷回波和AVG曲线自动计算缺陷当量 |
| DAC缺陷定量 | 根据缺陷回波和DAC 曲线对缺陷进行评估 |
| 闸门逻辑 | 关、测量、进波报警、失波报警 |
| 闸门报警 | 关、即时、保持.2s、保持.5s、保持1s、保持2s、锁存 |
| 报警蜂鸣 | 关、开 |
| 数据管理，通信及打印 |
| 数据存储 | 50个探伤参数通道记录 |
| 1000幅波形图(包括980幅A扫描波形和20幅B扫描波形) |
| 4x2000帧的动态波形 |
| 数据管理 | 实现对通道、波形、动态记录的存储、查看、回放操作 |
| 上述均可存储到本地或U盘 |
| 通信 | 通过USB接口与PC机通信 |
| 打印 | 打印探伤报告 |
| 输出接口 |
| USB OTG接口 | USB2.0 Device与PC机通讯接口USB2.0 Host 接U盘或打印机 |
| 微型RS232接口 |
|
| 电源适配接口 |
|
