SYJ-800 CNC划片切割机是一款采用计算机三维控制的连续型切割机，通过在电脑上编程控制样品的切割过程。主要适用于晶体、陶瓷、玻璃以及各种薄片状材料的划片及划槽，也可用于各类材料如各种晶体、陶瓷、玻璃、矿石、金属等材料的切割。可划切样品直径可达200mm，划切深度可达10mm。SYJ-800 CNC划片切割机采用步进电机驱动，切割精度可达到0.02mm，样品工作台采用真空吸盘制成，且可进行360°旋转。该机主轴转数无极可调，切割速度快，运行平稳，走刀精 确，工作过程中可外接循环水对被切样品进行冷却，防止因切割温度升高使样品组织发生改变甚至损坏样品。通过被切样品材质的不同，可选配不同的切割锯片，样品切割台设有防水罩，防止水花飞溅。是实验室及生产单位加工大的晶体圆片的理想的精 密切割设备。
产品名称 | SYJ-800 CNC划片切割机 |
产品型号 | SYJ-800 |
安装条件 | 本设备要求在海拔1000m以下，温度25℃±15℃，湿度55%Rh±10%Rh下使用。 1、水：设备配有上水口及下水口，需自行连接自来水及排水 2、电：AC220V 50Hz，必须有良好接地 3、气：无 4、工作台：尺寸800mm×600mm×700mm，承重50kgs以上 5、通风装置：需要 |
主要特点 | 1、采用计算机进行控制，允许自行编制程序，进行切割。 2、主轴采用3000转大扭矩交流无刷电机，通过控制调速旋钮，使速度在300rpm-3000rpm内可调。 3、旋转台可进行手动或自动控制进行水平360°旋转，转动公差±0.01°，操作简单方便。 4、配有8英寸的精密真空吸盘，划片晶圆直径可达200mm。切割时使用Ø220mm载物盘，切割行程可达200mm×200mm。 5、可根据材料的尺寸选用适合的锯片和夹锯垫。 |
技术参数 | 1、电源电压：220V 2、主轴驱动功率：180W 3、主轴转速：0-3000rpm 4、X轴行程：200mm 5、Y轴行程：200mm 6、Z轴行程：55mm 7、步进电机分辨率：0.0025mm 8、步进电机定位精度：0.01mm 9、可加工划片最大深度：1.3mm 10、可切割最大深度：10mm（局部可达30mm） 11、工作台旋转：360°±0.01° 12、玻璃载物盘：Ø220mm 13、真空吸盘： Ø200mm（8"） 14、锯片：划锯片Ø86mm×Ø70mm、切割片Ø100mm×Ø12.7mm、Ø150mm×Ø12.7mm |
产品规格 | 尺寸：700mm×530mm×750mm 重量55kg |

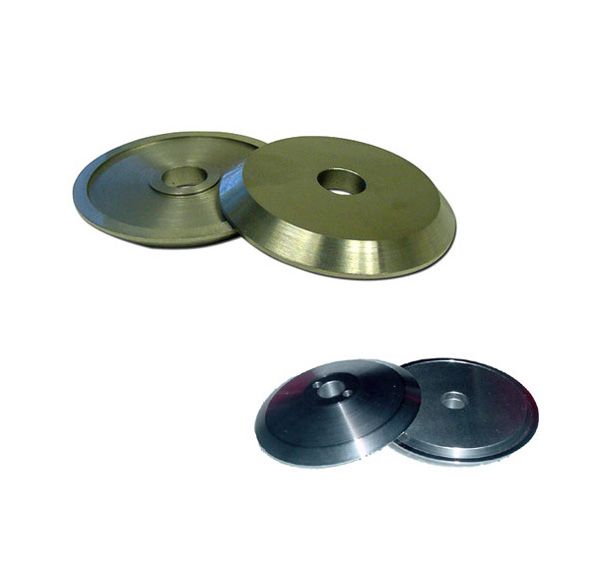

标准配件 | 1 | 夹锯垫 | 共4套 |
|
2 | 玻璃载物盘 | 1个 |
|
3 | 树脂陶瓷块 | 2块 |
|
4 | 全烧结金刚石锯片 （Ø100mm×Ø12.7mm×0.33mm） | 1片 |
|
5 | 电镀金刚石锯片 （Ø100mm×Ø12.7mm×0.4mm） | 2片 |
|
6 | 烧结金刚石划锯片 （Ø86mm×Ø70mm×0.15mm） | 1片 |
|
7 | 石蜡棒 | 4根 |
|
8 | 划锯片夹锯垫 | 1套 |
|
| 9 | 护目镜 | 1副 |  |
可选配件 | 1、全烧结金刚石锯片Ø100mm×Ø12.7mm×0.35mm、Ø76mm×Ø12.7mm×0.23mm 2、边缘烧结金刚石锯片Ø100mm×Ø12.7mm×0.4mm、Ø150mm×Ø12.7mm×0.5mm 3、烧结金刚石划锯片Ø86mm×Ø70mm×0.15mm 4、无油真空泵 5、MTI系列加热平台 |
