特点
1.全新机械结构设计,机架结构坚固；
2.机头移动式结构，直线滑轨导向
3.采用高精度电机驱动
4.固定载物台，减少由丝杆上下移动造成的同轴度误差
5.作业平台空间大，可实现大件测量并适合更换大型工作平台
“奥龙芯”特点：
1.高精密步控电加载技术
2.主试验力加载速度快，效率高
3.高精度传感器配合奥龙芯控制系统
4.奥龙芯独有力值曲线
5.加卸载速度更快、更精准
6.可实现远程控制，操作简单
7.极快的加载速度：试验力加载时间2-10秒
8.全过程只能控制。分段施力、平滑变速、高精度高速步控等
主机技术参数
型号 | JMHVS-5-XY | JMHVS-10-XY | JMHVS-30-XY | JMHVS-50-XY |
试验力（kgf） | 0.2、0.3、0.5、1、2、2.5、3、5 | 0.3、0.5、1、2、2.5、3、5、10 | 0.5、1、2、3、5、10、20、30 | 1、2、3、5、10、20、30、50 |
加载方式 | 自动加载、卸载 |
试验力切换 | 自动 |
语言选择 | 中英文 |
保荷时间 | 5-60s |
压头物镜切换 | 自动切换 |
可测试参数 | HV\HK |
物镜 | 10倍、20倍 |
数字编码器测微目镜 | 10倍 |
最大测量长度 | 400um |
最小分度 | 0.1um |
样品最大高度 | 215mm |
压头中心到机体距离 | 160mm |
硬度转换 | HV、HK、HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRK、HR15N、HR30N、HR45N、 HR15T、HR30T、HR45T、HBW |
触摸屏操作面板 | 力值曲线、选项、数据库、控制、加载开始、灯光调节、物镜切换 |
数值显示 | D1、D2值、HV、HK指示、硬度值、转换值、保载时间、测试次数 |
光源 | LED |
通讯接口 | RS 232 |
执行标准 | JJG151,GB/T 4340,ISO/DIN6507,ASTM E-384 |
电源 | AC220V±5%,50-60Hz |
外形尺寸（长宽高） | 510*310*600mm |
机器净重 | 约70kg |
主机标准配置
名称 | 数量 | 名称 | 数量 |
十字试台 | 1只 | 薄片夹持台 | 1只 |
平口夹持台 | 1只 | 细丝加持台 | 1只 |
螺丝刀 | 2把 | 水平调节螺钉 | 4只 |
10x测微目镜 | 1只 | 显微硬度块 | 2块 |
水平仪 | 1只 | 备用保险丝 | 2只 |
产品使用说明书 | 1份 | 产品合格证 | 1份 |

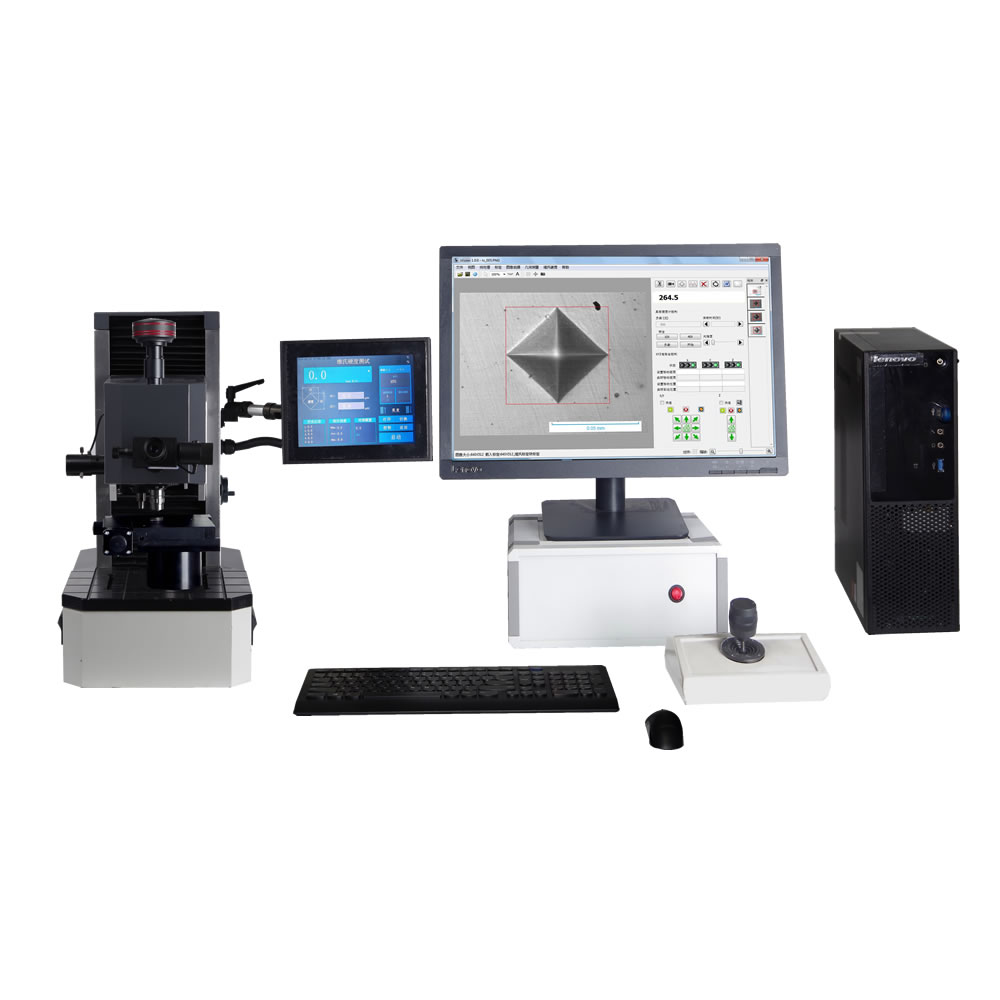

半自动测量系统
产品介绍
半自动维氏硬度图像测量系统，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种**专业技术，通过计算机主机实现对显微维氏硬度计和自动载物台的控制，并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的测试方式，实现了全自动、高精度、高重复性的硬度测试，是材料分析的重要设备。
功能介绍
XY样品移动控制:系统支持XY电动移动样品台；包括手动控制、电动控制（摇杆控制）和自动控制（软件控制）。X-Y方向可同步移动。电动控制采用三维摇杆操控，采用人体工学原理、简单方便、随心所欲。
软件操控和加载模式
定位移动加载：物台直接移动到软件设定位置并加载；
定点移动加载：选择试样上任一点，移动到压头下方并加载；
定向移动加载：鼠标点击控制载物台进行八个方向任意移动，移动步距可设置并加载；
任意位置加载：鼠标拖拽载物台向任意方向移动，便于用户浏览试样表面情况；并可在任意位置，设置加载点；
变速移动：平台移动时，共有五档速度可选；
其他功能：原点位置任意设置、自动复位、机械限位等多种专业功能，满足各种需求；
半自动运行：系统按设定的路径多点自动移动、自动转塔、自动加载、自动测量,并自动绘制硬化曲线；
硬度值转换、修正、有效验证: 系统可将测得的显微维氏硬度值转换成其它硬度值如HB、HR等；可对样品测量值进行有效验证。
技术参数
执行标准 | GBT4340.1，GBT4340.2，ASTM_E92 |
试验力施加方法 | 自动（加荷、保荷、卸荷） |
XYZ样品台和移动控制 | 系统提供XY电动移动样品台和Z轴控制： 1.XY行程:50mm*50mm台面尺寸:200mmX180mm,位移重复精度< 2um；XYZ位移分辨率可达2um； 2.XYZ移动速度均可调 3.可点击鼠标控制移动，或通过输入移动距离等移动或升降 4.可用摇杆控制XY和Z移动，位置及时反馈。 |
加载模式和路径设置 | 多种方式保证用户在样品摆放位置不垂直或水平时，仍然获得满意的测量结果。 两点方式：在样品图像上任意点击两点，即可指定物台的移动方向； 法线方式：选择相切于试样边缘的法线作为物台的移动方向； 角平分线：通过角度的选择，以其平分线方向作为样品移动方向； 任意点方式：移动平台置任意位置，添加加载点，而后一次加载、测量。 任意点加载：在平台任意位置双击，平台自动将该点移动到压头视场中心，加载、测量。 路径调整：对于选定的路径，可以进行水平镜向、垂直镜向、90度、180度、任意角度旋转、位置平移等多种操作。 |
全自动测量 | 按设定的加载路径逐点自动加载、自动调焦和自动测量压痕计算硬度值,并绘制硬化曲线； |
摄像头和标定管理 | 1.300万像素 USB2.0 CMOS 专用于显微镜测量摄像头 2.可用硬度标定块或标定尺两种方法标定摄像头 3.为了提高测量准确度，可对不同试验力分别标定，系统自动载入 |
硬度值转换、修正 | 硬度转换：测得的维氏硬度值可转换到美标、国标、或德标的其它硬度值如HB、HR等； |
数据统计 | 自动计算硬度的平均值、方差等统计值 |
测量算法 | 1.**的自动读数技术――**的自动读数技术，不仅可以得到亚像素、高精度、高重复性的结果，而且适用于一般的压痕图像甚至包括有少量锈蚀、划痕、光线不匀、浅腐蚀的图像，测量速度极快； 2.独特的手动点取、自动寻点技术――用户可以在压痕四个顶点附近，大致点取，系统自动判别***顶点位置，直接读数；即满足一般用户的习惯，又大大降低用户的劳动强度； 3.一般的手动测量方法――包括4顶点测量、2对角测量等。4顶点测量时，可按任意顺序点取4个顶点，方便用户。 |
硬化曲线 | 自动绘制硬化曲线： |
数据储存 | 原始测量数据和图像等可保存于文档供以后调出打出报告；一个文件保存一个测量的所有数据 |
测试报告 | 自动生成WORD或EXCEL文档报表；报表格式可定制；标准格式包括每单个测量点硬度值、统计值、压痕图像、和硬化曲线等 |
努氏硬度 | 可设置为努氏硬度测量 |
软件标准配置
名称 | 数量 | 名称 | 数量 |
XY电动平台 | 1只 | 加密狗 | 1只 |
电源线 | 1根 | 两维平台控制箱 | 1只 |
XY连接线 | 1套 | USB连接线 | 1根 |
300万专用摄像头 | 1只 | 软件安装光盘 | 1片 |
软件配置
版本说明
半自动硬度图像测量系统（ID2013,维氏E型）：XY电动平台+300万数字摄像头+XY三维平台控制箱+半自动硬度图像软件(自动平台,自动转塔，自动加载，自动读数）
