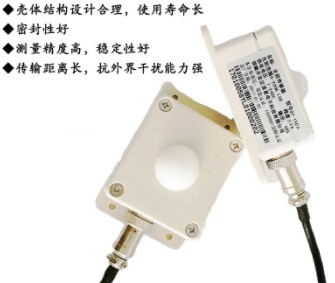

光照传感器
1336309秦8219

功能特点

◆体型小巧，安装方便

◆壳体结构设计合理

◆密封性好

◆测量精度高，稳定性好

◆传输距离长，抗外界干扰能力强

适用范围

可 用环境、温室、实验室、养殖、建筑、楼宇、工业厂房等的光线强度测量。

工作、存储条件

工作温度：-40～85°C

工作湿度：0～100%RH

储存温度：-40～125°C

储存湿度：＜80%（无凝结）

工作原理

不同角度太阳光线透过余弦修正器汇聚到感光区域、汇聚到感光区域的太阳光通过蓝色和黄色进口滤光片过滤掉可见光以外的光线；透过滤光片的可见光照射到进口光敏二极管，光敏二极管根据可见光照度大小转换成电信号，电信号进入单片机系统，单片机系统根据温度感应电路，将采集到的光电信号进行温度补偿，输出准确的线性电信号。

为了提高变送器的精度和分辨能力，我们采用了双通道信号输出，分别是KLUX级信号和LUX级信号。

数据转换举例：

列如输出：Klux=10mA, lux=10mA

Klux=（10-4)/(20-4)*200=75Klux

lux=（10-4)/(20-4)*1000=375LUX=0.375Klux

光照强度=75.375Klux

技术参数

测量范围： 0～200000lux

光谱范围： 400-750nm

测量精度：±2%

分辨率：1lux

信号输出：

   电压型

    供电电压：7V～24V DC

    输出信号：0.4-2V

    光照值（Lux）=（Klux以上输出电压-0.4）/1.6*200000+（Klux以下输出电压-0.4）/1.6*1000

   电流型

    供电电压：12V～24V DC

    输出信号：4～20mA

    光照值（Lux）=（Klux以上输出电流-4）/16*200000+（Klux以下输出电流-4）/16*1000

    设备功耗：<25mA

    输出负载：500Ω

   485型

    供电电压：7V～24V DC

   通信协议：Modbus-RTU

防护等级：IP66

负载能力：小于600欧 一般建议250欧

响应时间：2s
