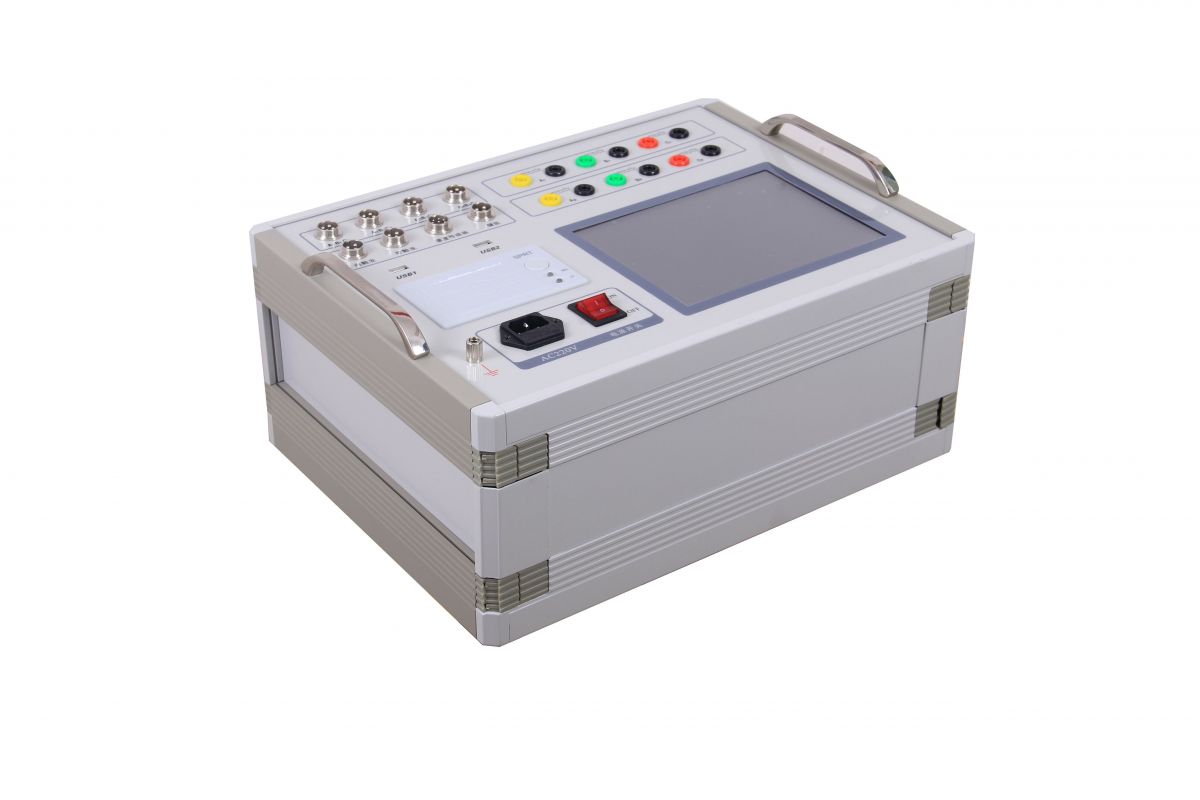

产品介绍 一、概述：随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。 二、仪器特点： ⑴、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。 ⑵、高速热敏打印机，方便现场打印测试数据。 ⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC15～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。 ⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。 ⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。 ⑹、开关动作一次，得到所有数据及图形。 ⑺、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。 ⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。 ⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口、6路合闸电阻。 ⑽、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。 ⑾、内部抗干扰电路可满足800KV变电站内可靠使用。
三、主要技术参数： 1．时间测量： 12路 固有分闸（合闸）时间 分闸（合闸）相内不同期 分闸（合闸）相间不同期 合闸（分闸）弹跳时间（弹跳次数） 测试范围：0.01ms～20s，分辨率：0.01ms, 测试范围：20s～200s，分辨率：0.1ms, 在200ms以内准确率：(0.05%t±0.1)ms 2. 合闸电阻测量： 6路固有分闸（合闸）时间 分闸（合闸）相内不同期 分闸（合闸）相间不同期 合闸电阻投入时间、电阻值 3. 测量范围：30～10KΩ,分辨率0.1Ω，准确度：≤1%±2个字 4. 重合闸测量：合分、分合、分合分 5．速度测量：刚分（刚合）速度 指定时间段（行程段或角度段）平均速度 6. 测速范围：1mm传感器 0.01～25.00m/s， 0.1mm传感器 0.001～20.0m/s 360°角度传感器 1周波/ 0.25° 7．行程测量：动触头行程（行程） 接触行程（开距） 超行程 过冲行程、反弹行程 8.行程传感器：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm 加速度传感器测量范围：0-600mm，分辨率：0.1mm 360线传感器：360о，测量范围：0-1000mm，分辨率：0.1mm 直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配） 直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配） 直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配） 激光传感器测量范围：0-300mm，分辨率：0.1mm（选配） 9. 线圈电流测量范围：0～40A,最小分辨率：0.01A。 10．仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2% 11．内触发电源：输出DC15～260V连续可调 输出电流：220V电压以下≤ 20A（短时） 12.外触发：触发电压AC/DC10V～300V，电流：≤ 120A(短时) 13. 隔离开关测量范围： ⑴、电压输出：DC15～260V（可调）； ⑵、电源输出时间：0.01-20秒（可设置）； ⑶、断口信号最大采集时间为200秒； ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数 14．主机体积：380×280×170mm 15．使用环境： -20℃~+50℃ 16．相对湿度：≤90% |
