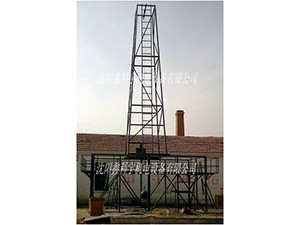

设备主要结构及功能说明

该设备主要由以下几部分组成：

安装平台；试件支架组件；试验框架装置；冲击钢球、贯穿落体；提取释放装置；限位装置等,用于平网及立网的冲击及贯穿试验。

1．安装平台:

方便安全网的安装。

2．试件支架组件：

调节安全网各项试验所需各种不同尺寸，绑好安全网。

引用标准：

1.GB5725-2009《安全网》

2.GB16909-1997《密目式安全立网》

外形尺寸：

试验台：（长×宽×高） 6200mm×8580mm×13720mm

主要性能参数：

1.配带电源： 380V

2.冲击重量： 冲击球100kg±2kg

贯穿落体质量5000g±20g

3．冲击球、贯穿落体:

模拟自由落体，完成冲击及贯穿试验。

4．试验框架装置：

为提取释放装置导向，为试验操作提供所需空间高度。

5. 提取释放装置：

提取并释放每项试验所需的形状及质量的落体，完成试验。

6．限位装置：实现不同安全网的相应试验，为落体准确定位在相应的高度。
