| 应用 | 适用于测量低粘度、非结晶的气体或液体介质的压力。用于腐蚀性场所。用于高震动，动态压力载荷波动较大的场所。 在测量气体或蒸气时，该仪表的使用必须符合EN837-2标准所规定的安全使用规范。 |

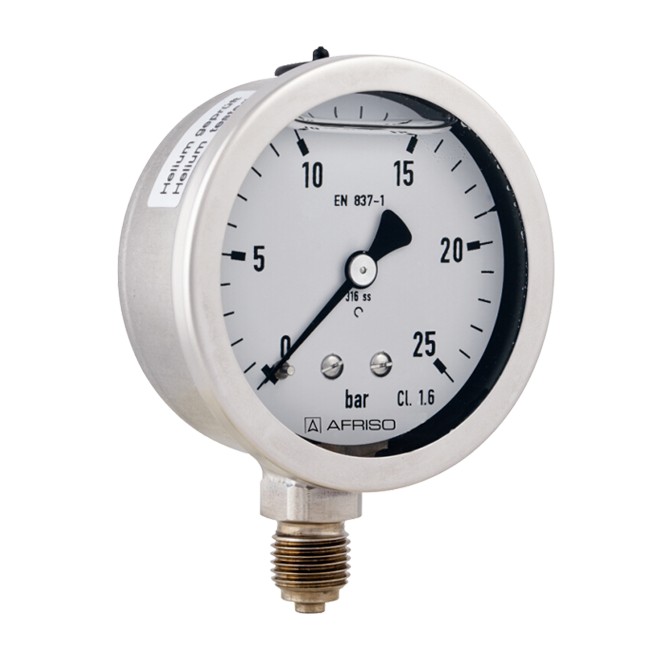

型号 | D7 |
公称直径 | 50 - 63 |
精度等级 (EN 837–1/6) | 1.6级 |
量程 (EN 837–1/5) | NG 50： -1/0 bar到-1/+15 bar 0/0.6到0/600 bar NG 63：-1/0 bar到-1/+15 bar 0/0.6到0/1000 bar |
负载能力 | 静态负载：3/4 x满量程 动态负载：2/3 x满量程 瞬时压力峰值：满量程 |
工作温度 | 介质温度：Tmax = +100 ℃ 环境温度：Tmin = -20 ℃； Tmax = +60 ℃ |
温度影响 | 如果测量元件的温度偏离+20℃，会产生一定偏差： 温度上升：约±0.4%/10K 温度下降：约±0.4%/10K 满量程的百分比值 |
防护等级 | IP 65 (EN 60529) 表壳带泄压孔(≤25bar)：IP 54 |
过程连接 | 不锈钢316L NG 50径向和轴向偏心 NG 63径向和轴向同心 G1/4B –扳手尺寸SW14 (EN837-1/ 7.3) |
测量元件 | 弹簧管，不锈钢316 Ti/ 316 L ≤ 60 bar “C”型管 > 60 bar螺旋管 |
机芯 | 不锈钢 |
表盘 | 铝，白色 刻度和数字为黑色 |
指针 | 铝，黑色 |
表壳 | 不锈钢304带泄压孔 |
卷边式罩圈 | 不锈钢304 |
视窗 | NG 50塑料 NG 63安全玻璃 |
填充防震液 | 甘油(99.5%) |
| 可选项 | ■充硅油 ■塑料视窗 (NG 63) ■后带边 (NG 63) ■ U形支架 ■ ATEX配置 ■卷边式罩圈，抛光 ■特殊刻度 ■其他过程连接 可选项 |
