应用
| 用于静态负载较高的压差检测。适于液态或气态,无粘性,低粘度的介质。尤其适于监测过程应用中的过滤单元和泵。可用于腐蚀性介质。 |
描述
| 压力作用在被电磁活塞隔开的两个压力腔内。如果两压力腔的压力有差异，电磁活塞就会顶着弹簧产生位移，电磁线圈将这个位移通过装在指针座上的电磁线圈传递给指针。压差直接由指针指示。压力腔和显示盘完全的机械隔离，排除了泄漏的可能。
|

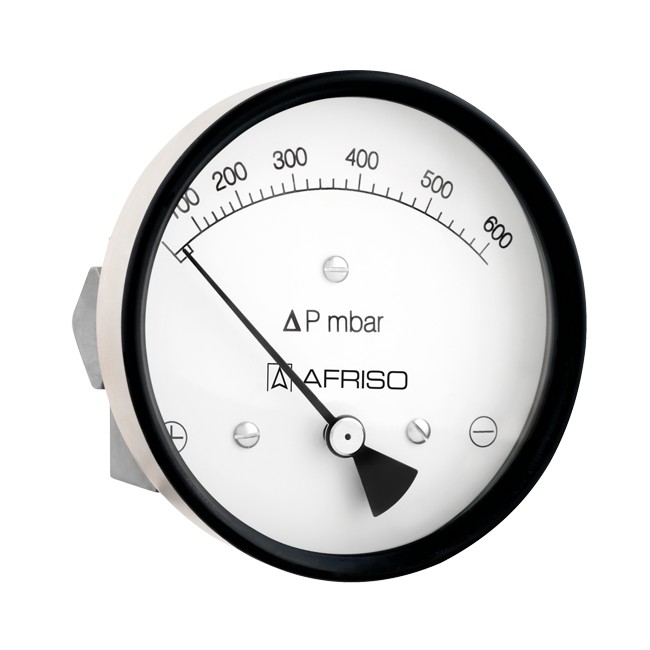

型号 | MAG 80 I/100 I Dif |
公称直径 | 80 - 100 |
精度等级 | ±2%相对于满量程 (压差上升过程) |
量程( EN 837-3/5 ) | 0/0.25到0/70 bar |
最大静态压力 | 200 bar(铝，铜合金) 400 bar (不锈钢，蒙乃尔合金) |
过载压力 | 可达最大静态压力 |
工作温度
| 介质温度： Tmax= +80 ℃ 环境温度： Tmin= 0 ℃； Tmax= +80 ℃ |
防护等级 | IP 65 (EN 60529) |
连接模块 | 铝，在左侧和右侧，两边各一个 2x G1/4内螺纹(EN837-3/7.3) |
测量系统 | 压缩弹簧，不锈钢301 |
电磁活塞 | 不锈钢316/锶铁氧体 |
密封 | NBR |
表牌 | 铝，白色 表牌印刷为黑色/红色(bar/psi) 刻度范围90o |
指针 | 铝，黑色 |
表壳 | 不锈钢304，前部带橡胶密封圈 |
视窗 | 仪表玻璃 |
安装 | 通过安装板安装在墙上(可选) 通过安装板和2”卡箍安装在管道上 |
| 可选项 | ■其他连接螺纹 ■亚克力玻璃视窗 ■电接点(单刀双联触点) ■连接模块为铜合金，不锈钢，蒙乃尔 ■墙面安装安装板 ■管道安装的2”卡箍和安装板 ■正压端带过滤器 ■充甘油 ■最大压力参考指针 ■特殊刻度 ■ 3孔面板安装罩圈 ■其他连接结构 ■其他密封材料 可选项 |
