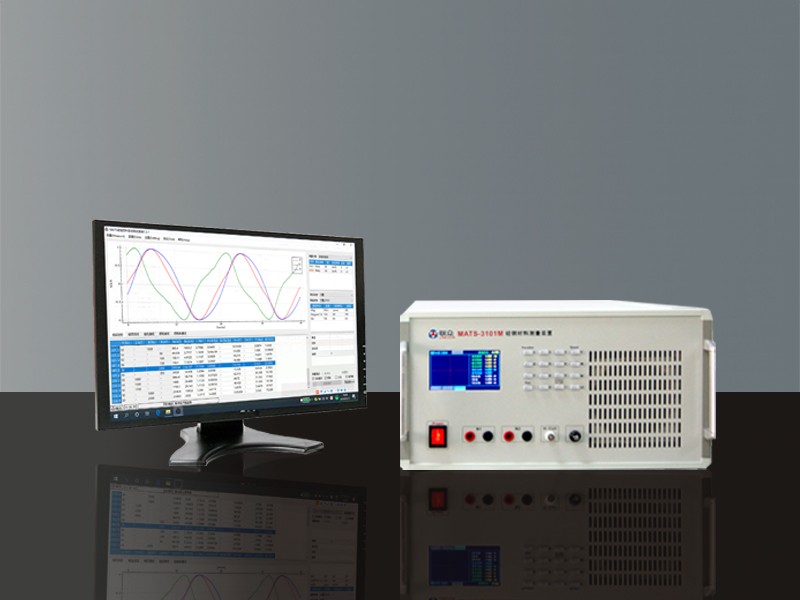

MATS-3100M硅钢测量装置

产品介绍

MATS-3100M硅钢测量装置适用于软磁材料动态磁性参数测量，可准确测量电工钢片(带)、坡莫合金、非晶和纳米晶等软磁材料的交流磁性参数：比总损耗Ps、磁极化强度Jm、磁场强度Hm、比视在功率Ss、振幅磁导率，以及交流磁化曲线和损耗曲线。

MATS-3100M硅钢测量装置配置网络适配器，支持WAN和LAN网络连接；设备可单机操作，也可通过局域网或互联网实现多终端数据集中管理；系统提供动态链接，以便第三方数据管理软件进行读取。

测试项目

A.闭路样品

将样品、磁化线圈(N1)、测量线圈(N2)共同组成一个空载变压器。可测量环形、矩形，CD形、EE形、UU形，PQ形等具有闭合磁路结构的试样。
材料	测量参数	适用标准
硅钢、非晶、纳米晶、坡莫合金和SMC软磁复合材料等	Ps、Bm、Hm、Ss、ua，以及交流磁化曲线和损耗曲线	GB/T 3658-2008 GB/T 19346.1-2017

B.爱泼斯坦方圈

爱泼斯坦方圈是用于测量电工钢带磁特性参数的磁化装置。由四个线圈和空气磁通补偿线圈组成,四个线圈的每一个都包含初级磁化绕组和次级感应绕组。测试时由初级线圈、次级线圈和作为铁芯的电工钢带试样组成一个空载变压器。
型号	ES-700	ES-200
适用标准	GB3655-2008和IEC 60404-2	GB 10129-88
等效磁路	940mm	940mm
线圈匝数	N1=N2=700匝	N1=N2=200匝
适用频率	50〜400Hz	400Hz～10kHz
测量范围	取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m 无取向硅钢：Bm0.8T～1.5T，Hm≤10kA/m
样品尺寸	宽30mm±0.2mm,长280～320mm±0.5mm
试样质量	240g〜1000g	200g〜1000g

3.SST-500磁导计

磁导计是用于电工钢带单片样品测量时的磁化装置，由磁轭、励磁线圈和极靴等组成。测试时将被测试样放入磁导计中与磁轭一起构成闭合磁路。可根据用户要求定制各种规格的非标磁导计。
测量参数	技术指标
适用标准	GB13789-2008和IEC 60404-3
适用频率范围	50Hz〜150Hz
测量范围	取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m 无取向硅钢：Bm0.8T～1.5T，Hm≤10kA/m
样品尺寸	500mm X 500mm(单片)
试样质量	240g〜1000g

4.铁芯测试工装(定制)

可根据用户测试要求定制铁芯测试工装，用于非晶卷绕磁芯和电机定子铁芯等磁性器件的快速测量。

技术参数

使用环境
参数	技术指标
输入电源	单相220V，50Hz
使用环境	环境温度：23±5℃；环境湿度：30～75%RH
外磁场干扰	应**避免
热平衡时间	10分钟
MATS-3100M硅钢测量装置
型号	0505A	1205A	2005A	1020A
最大输出功率	500VA(20〜40Hz：150VA;40〜1KHz：500VA;1K〜2K Hz：350VA)			2000VA(≤400Hz)
频率范围	40Hz～500Hz	40Hz～1200Hz	40Hz～2000Hz	45Hz～1kHz
频率细度	1Hz	1Hz	1Hz	1Hz
输出电压	0～1V～10V～50V～150V四档			0～10V～50V～80V～100V四档
最大输出电流	10A	10A	10A	20A
采样速率	2MHz	2MHz	2MHz	2MHz
分辨率和线性度	16Bit	16Bit	16Bit	16Bit
标准接口	RJ45，RS-232
电流法	√	√	√	√
波形补偿	√	√	√	√
谐波分析	Х	Х	√	Х
1.√表示支持此功能，Х表示不支持此功能。 2.型号定义：最大频率(Hz)/100+最大功率(VA)/100+字母(A：支持电流法；B：支持电流法和H线圈法)
