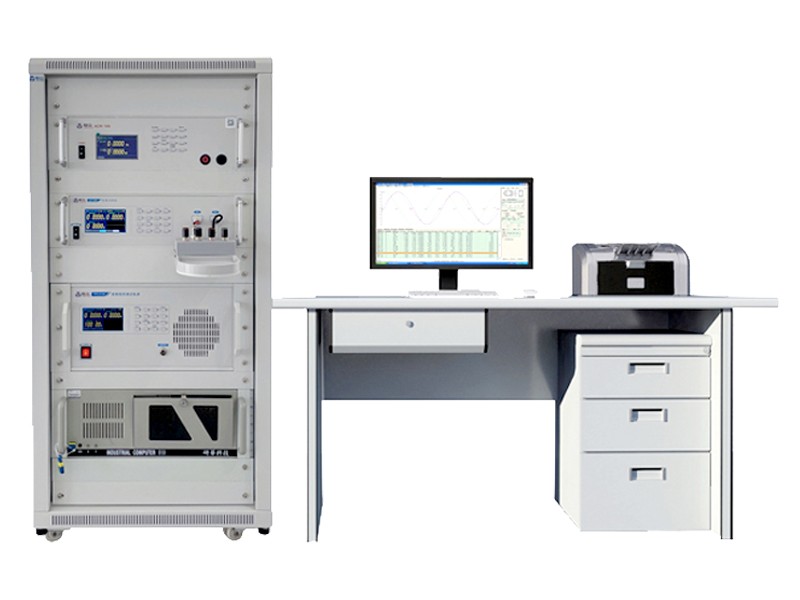

CIM-3500C磁芯功耗仪是用于磁性器件功耗测量的专用设备，可自动测量金属磁粉芯等低磁导率软磁材料的磁芯功耗Pe、电压Urms、电流Irms、比视在功率Ss和损耗角δ等参数。测试系统由工控计算机、励磁电源、功率分析仪和功率补偿模块组成，系统采用功率补偿技术，最大励磁功率可达到8KVA，有效解决了大功率低磁导率软磁器件的功耗无法测量的问题。

设备特点:

1.采用计算机控制的数字化电源和标准功率表，整个测试过程自动完成。

2.数字程控电源具备自主换档功能，可根据材料特性自动匹配输出档位和采样量程，有效的提高了设备的安全性和测量精度。

3.磁化线圈回路与标准功率表的电流端串联，通过读取功率表的电流峰值。

4.测量线圈接到标准功率表的电压输入端，通过读取功率表的电压有效值。

5.直接测量单绕组磁性器件。说明：功耗Pe包含绕组线圈的线损。

技术参数
