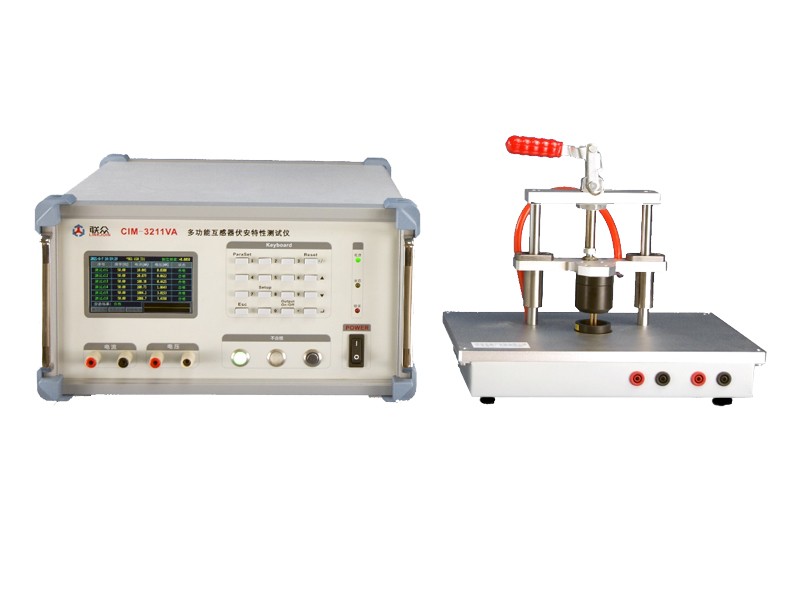

CIM-3211VA多功能互感器伏安特性测试仪可测量电流互感器磁芯在正弦波条件下的平均值或有效值感应电压；可在50Hz～400Hz频率范围内，一次设定1～6个测试点，一键自动完成多点测量。仪器可预置合格上下限，对测量结果进行合格判定。支持RS232和DB25接口，可与PLC连接，适用于自动化检测配套。
技术参数| 使用环境 |
| 参数 | 技术指标 |
| 输入电源 | 单相220V，50Hz |
| 使用环境 | 环境温度：23±5℃；环境湿度：30～75%RH |
| 外磁场干扰 | 应**避免 |
| 热平衡时间 | 10分钟 |
| 系统 |
| 参数 | 技术指标 |
| 系统语言 | 中文 |
| 显示屏 | 4.5寸854×480高分辨率IPS显示屏 |
| 输出 |
| 参数 | 技术指标 |
| 频率范围 | 50Hz～400Hz(频率步进1Hz) |
| 最大输出电流 | 2000mA |
| 电流设定细度 | 1mA |
| 最大输出电压 | 5V |
| 电压输出准确度 | ±0.5%设定值+0.5%满度值 |
| 稳定度(%/1分钟) | 0.25% |
| 采样 |
| 电流采样 | 电压采样 |
| 采样量程 | 量程1 | 量程2 | 量程3 | 量程1 | 量程2 | 量程3 |
| 20mA | 200mA | 2000mA | 2mV | 20mV | 200mV |
| 采样分辨率 | 0.001mA | 0.01mA | 0.1mA | 0.1uV | 1uV | 10uV |
| 显示分辨率 | 0.1mA | 0.1mA | 1mA | 1uV | 0.01mV | 0.1mV |
| 测量准确度 | ±0.3%读数值+0.3%满度值±0.1mA | ±0.3%读数值+0.3%满度值±10uV |
| 采样重复性(%) | 0.50% | ±2.5% | ±1.0% | ±0.5% |
| 功能 |
| 参数 | 技术指标 |
| 合格判定 | 上、下限(支持每一个测试点设置对应的上下限) |
| 功能 | 可一次设置1〜6个测试点，自动连续测量 |
| 测试速率 | 3秒/次(多点自动测量时) |
| 扩展接口 | RS232、DB25 |
